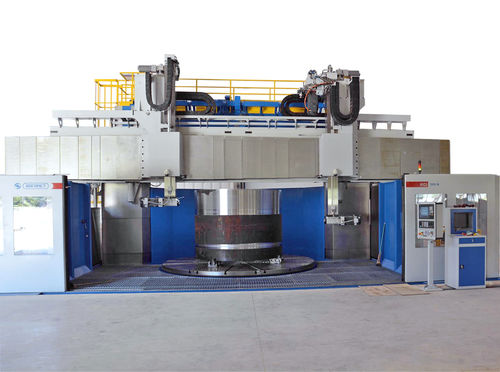

CNC-Drehzentrum KCI series

vertikal4-AchsDoppelsäulen

Die Schwerlast-Vertikaldrehmaschinen der KCI-Serie mit Doppelständer sind für das Drehen und Bohren von zylindrischen, konischen und gekrümmten Flächen sowie von komplex geformten, großformatigen Werkstücken vorgesehen. Der Schienenkopf kann mit einer Werkzeugspindel ausgestattet werden, so dass auch Bohr- und Fräsarbeiten durchgeführt werden können. Der Einsatz neuester Siemens SINUMERIK 840D CNC- und digitaler Antriebstechnik garantiert höchste Leistung und die vollständige Kompatibilität aller Antriebs- und Steuerungskomponenten. Die Vertikaldrehmaschinen der KCI-Baureihe werden zusammen mit einer breiten Palette von Sonderausstattungen auf die individuellen Anforderungen des Kunden zugeschnitten. Der Werkzeugmaschinenkörper besteht aus einer Basis mit Tisch, zwei Säulen und einem Verbindungsbalken, die alle mechanisch miteinander verbunden sind und eine starre und stabile Rahmenstruktur bilden. Die Hauptbestandteile der Werkzeugmaschine, wie Basis, Tisch, Säulen, Querträger und Schienenkopf, sind aus hochwertigem Eisenguss gefertigt. Dies gewährleistet sowohl eine hohe geometrische Stabilität als auch eine ausgezeichnete Schwingungsdämpfung, die besser ist als die der gefertigten Strukturen. HAUPTEIGENSCHAFTEN -Kompakte Bauweise, zugeschnitten auf strenge Bearbeitungsanforderungen -Hohes Drehmoment auf dem Tisch für hohe Schnittparameter -Komplexe Bearbeitung von Werkstücken mit einem oder zwei Schienenköpfen -Schienenkopf(e) zum Drehen, optional für Fräs- und Bohrbearbeitungen -Vorschubantriebe der X- und Z-Achse durch präzise Kugelumlaufgetriebe realisiert -Werkzeug-/Werkzeugkopfmagazine -Direkte Messung der CNC-Achsenposition mittels hochauflösender Heidenhein-Linearmaßstäbe -Doppelter Hauptantrieb und C-Achsen-Antrieb -Hydrostatische Führungen für Schienenkopf- und Stößelfahrten - Option -Verfügbar mit Tischfahrantrieb (Y-Achse) -ISO/BT, CAPTO, KM oder jedes andere Werkzeugsystem
