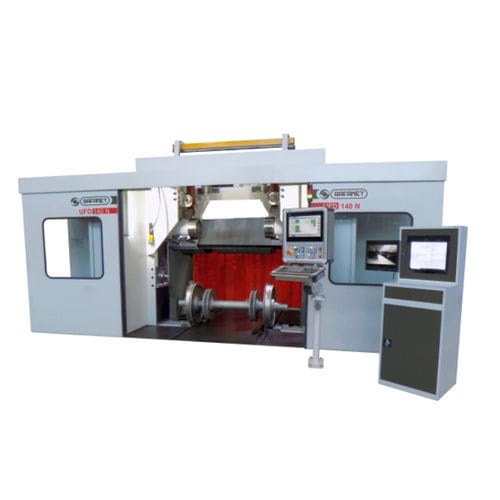

CNC-Drehmaschine UFD 140 N

zum Richten der Bremsscheiben

Die Portalraddrehmaschine UFD 140 N ist eine CNC-Doppelsattel-Spezialdrehmaschine für die Reprofilierung von Rädern und Bremsscheiben für Schienenfahrzeuge. Dank der optimierten Konstruktionsmerkmale und der hohen Leistung des Hauptantriebs gewährleistet die Werkzeugmaschine eine produktive Bearbeitung von Vollrädern (Monoblock) und Rädern mit Reifen sowohl von gebrauchten als auch neuen Radsätzen. Der Reibrollenantrieb ermöglicht es, Kerben auf der Radoberfläche zu vermeiden, die zu Ermüdungsschäden an den Rädern führen können. Die Radsätze können mit außenliegenden Achsgehäusen, Zahnrädern zwischen den Rädern und Bremsscheiben ausgestattet werden. Der Radsatz wird auf dem eingebauten Radsatzaufzug auf Schienen gerollt, automatisch zentriert und zwischen den Achsen und den Reibradantriebsrollen geklemmt - an jedem Rad sind drei Rollen angebracht. Die Hauptstruktur der Werkzeugmaschine hat die Form eines Portals, so dass die Radsätze auf der Rückseite im Durchlauf entladen werden können. Es ist auch möglich, die Radsätze an der Vorderseite der Maschine zu entladen. Der Hauptantrieb wird von vier AC-Motoren mit stufenlos einstellbaren Drehzahlen angetrieben und digital im Master/Slave-System gesteuert. Die Portalradsatzdrehmaschine UFD 140 N ist in der Lage, die folgenden Bearbeitungen durchzuführen: -Drehen des Radprofils nach dem technologischen Programm -Innenbearbeitung der Felge -Plandrehen der Felge außen -Drehen der Grenzbearbeitungsrille -Drehen des Reifens zum Entfernen des Sicherungsrings -Drehen der Radmitte -Achsmontierte Bremsscheiben gegenüber; -Ausrichtung der Bremsscheiben am Rad.
