Datenmodem TDi2

kabellosRS232RF

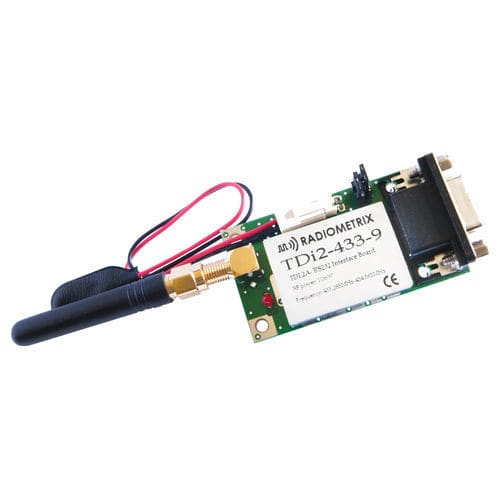

Die Schnittstellenkarte verfügt über ein serielles Mehrkanal-OEM-Modem TDL2A-433-9, einen RS232-Treiber MAX232, einen 9-poligen D-Stecker, einen 5-V-Spannungsregler und einen SMA-HF-Stecker und benötigt daher nur eine Spannungsversorgung zum Einschalten und Betrieb ohne zusätzliche Schnittstellenschaltungen. Die TDL2A-Module werden zur besseren Erdung und zur Verbesserung der HF-Leistung direkt auf die Schnittstellenplatine gelötet. Die abgebildete Spiralantenne und der SMA-Anschluss sind optional. Der Benutzer könnte stattdessen auch eine zweipolige Klemmleiste verwenden, um eine 1/4-Peitschenantenne aus einem Stück Draht oder einem Metallstab anzubringen Merkmale RS232-Treiber und DB9F-Stecker für den direkten Anschluss an den seriellen PC-Port Baudrate des seriellen Modems bei 9600bps (Halbduplex) Überträgt ASCII- und RTU-MODBUS-Nachrichten Adressierbar Punkt-zu-Punkt 5 serielle Breitbandkanäle zur Auswahl Zugriff auf interne Diagnose-/Testmodi über HyperTerminal Integrierter SMA-Antennenanschluss Signal-LED zur visuellen Anzeige des empfangenen gültigen Codes Einfache Einrichtung durch Plug-and-Play Einrichtung und Konfiguration mit HyperTerminal Entspricht den Normen EN 300 220-3 und EN 301 489-3 Größe: 61mm x 33mm (ohne die Länge der Spiralantenne von 55mm) Anwendungen Handheld / tragbare Terminals PDAs, Organizer und Laptops Industrielle Telemetrie und Telekommando Gebäudeinterne Umweltüberwachung und -kontrolle Ferndatenerfassungssystem, Datenprotokollierung Flottenmanagement, Fahrzeugdatenerfassung
