TDR-Reflektometer 3200

Zeit-Domain

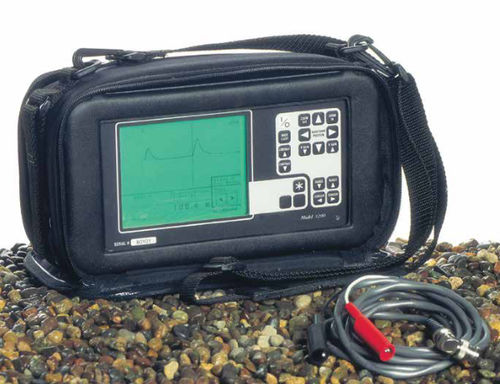

Das 3200 TDR ist ein Zeitbereichsreflektometer mittlerer Spezifikation, das für den Einsatz an CATV-Kabeln optimiert ist. Mit einem einzigen BNC-Anschluss, wiederaufladbaren Batterien und Druckeranschluss bietet das Produkt ein kostengünstiges und einfach zu bedienendes Gerät für Techniker der ersten Stunde. Das Gerät kombiniert die Benutzerfreundlichkeit von Riser Bond mit erweiterten Funktionen wie Range Plus und Super Store. Weitere Vorteile sind die Messung der Rückflussdämpfung an der Cursorposition, um eine Vorschau auf einen nicht so offensichtlichen Fehler zu geben, und ein Modus zur Erkennung von intermittierenden Fehlern. Leichte Bedienbarkeit Robustheit im Feld SuperStore Intermittierende Fehlererkennung Zubehör Zusätzlicher Speicher für zusätzliche Wellenformspeicherung (001-0014-00) Upgrade für mehrstufige Wellenformfilterung (Filt001-0015-00) NiMH-Akkupack (61/160-0038-00) Ladegerät (060-0002-00) Exklusive Funktionen, wie z.B. RANGE-PLUS, Rauschfilter, SUPER-STORE und Intermittent Fault Detection (IFD) bieten dem Modell 3200 überlegene Funktionen und Prüfmöglichkeiten. RANGE-PLUS durchläuft voreingestellte Bereiche, um das Kabel schnell nach Fehlern zu durchsuchen. Jeder Bereich besteht aus einer bestimmten Impulsbreite, vertikalen Verstärkung und Kabeldistanz. Eliminieren Sie unerwünschtes Wellenformrauschen mit mehrstufiger Softwarefilterung. Verwenden Sie den exklusiven SUPER-STORE-Signalformdatenspeicher, um sowohl auf dem Bildschirm als auch außerhalb des Bildschirms angezeigte Kabel-Signalforminformationen zu speichern. Bewegen Sie die Cursor, ändern Sie den VOP und erhöhen oder verringern Sie die vertikale Verstärkung und die horizontalen Zoom-Einstellungen, sogar bei gespeicherten Wellenformen! Überwachen und lokalisieren Sie schwer zu findende intermittierende Fehler mit dem Modus IFD (Intermittent Fault Detection).
