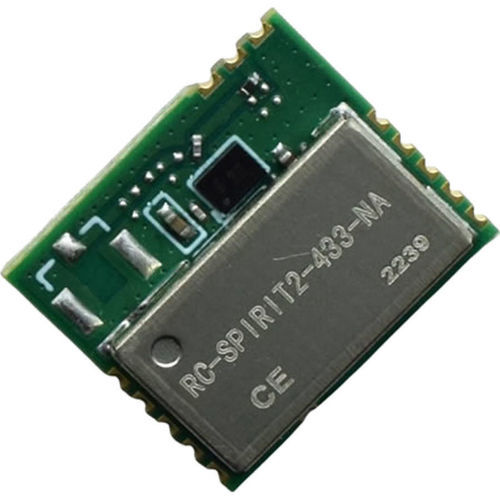

Funktransceiver RC-SPIRIT2-433

RFDaten

Es basiert auf dem S2-LP-Transceiver von STMicroelectronics. Pin zu Pin kompatibel mit den Modulen der SPSGRF-Familie von STMicroelectronics. Dieser Baustein ist ein hochleistungsfähiger Ultra-Low-Power-HF-Transceiver, der für drahtlose HF-Anwendungen im Sub-1-GHz-Band entwickelt wurde. Das Modul ist auf maximale Leistung bei minimalem Platzbedarf ausgelegt, mit 4 programmierbaren E/A-Pins. Programmierbar von einem externen Mikrocontroller über die SPI-Schnittstelle. Verwendeter RF-Balun: BAL-SPI2-02D3 Gebrauchsfertig für SMD-Montage (11,5 x 13,5mm) - Metallabschirmung. Operatives Frequenzband: 433 MHz. Die Sub-1GHz-Technologie wird zu einer der wichtigsten treibenden Kräfte hinter dem Internet der Dinge (Iot), insbesondere diese Art von Modul ist ideal für diese Anwendungen im Wesentlichen aus den folgenden Gründen : - Ultra niedriger Stromverbrauch, der Verbrauch dieses Geräts beträgt 7mA beim Empfang und 20mA beim Senden bei +14dBm (11mA bei +10dBm) in schlafmodus liegt der Verbrauch bei 0,7µA. - Im Langstreckenbetrieb beträgt der Empfindlichkeitsparameter -109dBm bei Datenraten von 38,4 kbps und bis zu -128dBm bei einer Datenrate von 0,3kbps. Interferenzen von anderen drahtlosen Kommunikationen können mit einer Blockierung von 90 dB überwunden werden. Die HF-Ausgangsleistung kann bis zu +16 dBm erreichen. All dies gewährleistet eine robuste Signalisierung für Langstreckenkommunikation.
