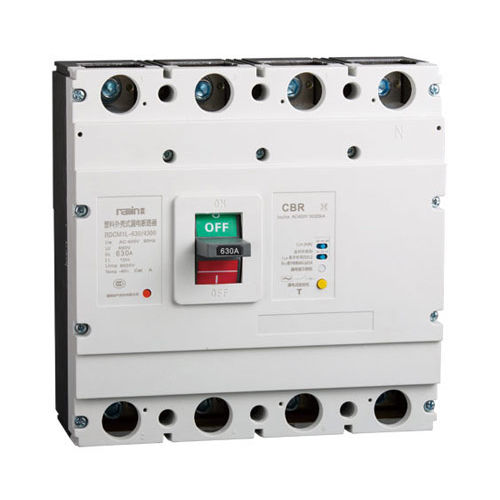

Thermisch-magnetischer Schutzschalter RDCM1L(CM1L) series

SpannungKurzschlussAC

Anwendung Die MCCB der Serie RDCM1L(CM1L) werden hauptsächlich in Wechselstromkreisen mit 50/60 Hz, einer Nennbetriebsspannung von bis zu 400 V und einem Nennstrom von 16 A-630 A in Verteilernetzen für die Stromverteilung, den Leitungsschutz, Überlast-, Kurzschluss- und Leckageschutz eingesetzt. Er kann auch für den seltenen Start von Motoren zum Schutz vor Überlast und Kurzschluss verwendet werden. Er ist klein, hat ein hohes Ausschaltvermögen, einen kurzen Lichtbogen und einen einstellbaren Restbetriebsstrom und kann mit Alarmkontakt, Arbeitsstromauslöser und Hilfskontakten ausgestattet werden. Die Produkte können vertikal und horizontal installiert werden. Das Produkt erfüllt die Normen GB14048.2 und IEC60947-2. Produktklassifizierung - Ausschaltvermögen: a Standardtyp (Typ L) b Relativ hoher Typ (Typ M) - Anschlussart: a Frontanschluss b Rückseitiger Anschluss c Steckanschluss; - Betätigungsart: a Bedienung direkt am Griff; b Bedienung mit Drehgriff; c Elektrische Bedienung; - Restbetriebsstrom: a nicht einstellbarer Restbetriebsstrom b einstellbarer Restbetriebsstrom - Anzahl der Pole: zwei Pole; drei Pole; drei Pole vier Drähte; vier Pole - Verwendungskategorie: Stromverteilungsschutz; Motorschutz - Zubehör: Alarmkontakt, Hilfskontakt, Arbeitsstromauslöser, Unterspannungsauslöser Normale Arbeitsbedingungen - Höhenlage: nicht über 2000m - Temperatur der Umgebungsluft: 1 ) Temperatur: -5V C^+ 40UC 2) 24 Stunden durchschnittliche Lufttemperatur darf +35UC nicht überschreiten 3) Wenn die Lufttemperatur mehr als +40ftC beträgt, ist eine Sonderbestellung erforderlich.
