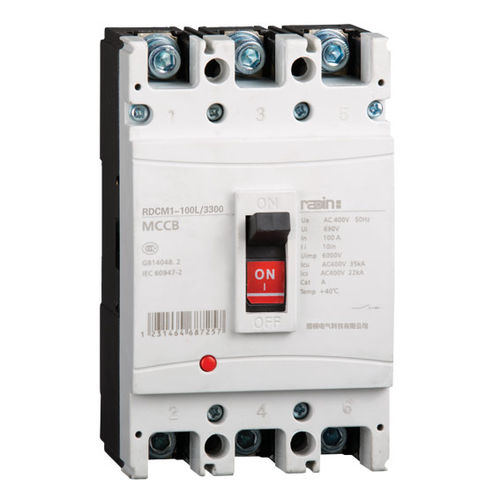

Thermisch-magnetischer Schutzschalter RDCM1(CM1) series

SpannungUnterspannungAC

Anwendung Die MCCB der Serie RDCM1(CM1) werden hauptsächlich in Schaltkreisen mit Wechselstrom 50/60 Hz, einer Nennisolationsspannung von 690 V (Typ 630 ist 500 V), einer Nennbetriebsspannung von bis zu 690 V und einem Nennstrom von 6 A-800 A in Verteilungsleitungen für die Stromverteilung, den Leitungsschutz, den Überlast-, Kurzschluss- und Unterspannungsschutz eingesetzt. Er kann auch für den seltenen Start von Motoren zum Schutz vor Überlast, Kurzschluss und Unterspannung verwendet werden. Er ist klein, hat ein hohes Ausschaltvermögen und einen kurzen Lichtbogen (ohne Lichtbogenbildung). Die Produkte können vertikal und horizontal installiert werden und verfügen über einen Frontanschluss, einen rückseitigen Anschluss und einen Steckanschluss. Das Produkt erfüllt die Normen GB14048.2 und IEC60947-2. Produktklassifizierung - Schaltleistung: a Standardtyp (Typ L) b Relativ hoher Typ (Typ M); - Anschlusstyp: a Frontanschluss b Rückseitiger Anschluss c Steckbarer Anschluss. - Betätigungsart: a Bedienung direkt am Griff; b Bedienung mit Drehgriff; c Elektrische Bedienung; (63-225 Größe Elektromagnet Typ; 400-800 Größe Motor Typ); - Anzahl der Pole: zwei Pole; drei Pole; vier Pole. Normale Arbeitsbedingungen - Höhe: nicht mehr als 2000m - Umgebungslufttempérature: 1 ) Température: -5° C~+ 40rtC; 2) Die durchschnittliche Lufttemperatur über 24 Stunden darf +35°C nicht überschreiten: 3) Wenn die Lufttemperatur mehr als +40°C beträgt, ist eine Sonderbestellung erforderlich - Luftbedingungen: Am Aufstellungsort darf die relative Luftfeuchtigkeit 50% bei einer maximalen Temperatur von +40°C nicht überschreiten, eine höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig. Zum Beispiel könnte die relative Luftfeuchtigkeit 90% bei +20°C betragen, es sollten besondere Maßnahmen gegen das Auftreten von Tauwasser getroffen werden. - Verschmutzungsgrad: Grad 3; - Schutzgrad: IP20.
