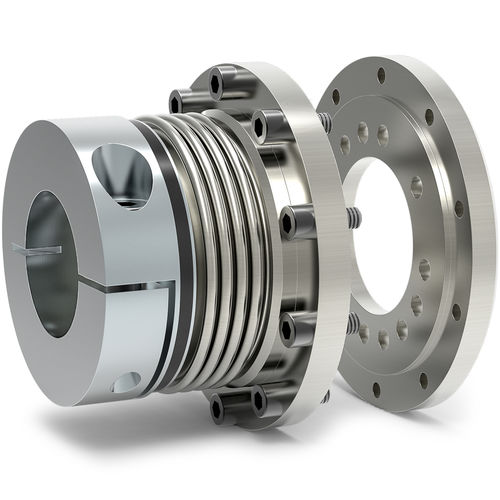

Elastische Kupplung BK8 series

BalgWelleSpann

Metallbalgkupplung mit ISO-Roboterflanschanbindung Eigenschaften Kompakte einfache Bauweise Geringer Einbauspielraum Für ISO Roboterflansche Temperaturbereich -30 °C bis +100 °C Design Eine Klemmnabe mit einer seitlichen Schraube Eine Flanschnabe mit separatem Zwischenflansch Kurzzeitig 1,5-facher Wert von TKN zulässig Material Balg: aus hochelastischem Edelstahl Naben: bis Serie 150 – Aluminium ab Serie 300 – Stahl Zwischenflansch: Stahl Allgemeine Angaben Lebensdauer Bei Beachtung der technischen Hinweise sind die Kupplungen lebensdauerfest und wartungsfrei Passungsspiel Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 mm Sonderlösungen Wie anderen Passungen, Passfedernuten, Sondermaterial, Bälge und ATEX-Ausführungen sind kurzfristig möglich ATEX (Optional) Für den Einsatz in Explosionsschutzbereichen für die Gefahrenzone 1/21 und 2/22 nach Richtlinie 94/9/EG
