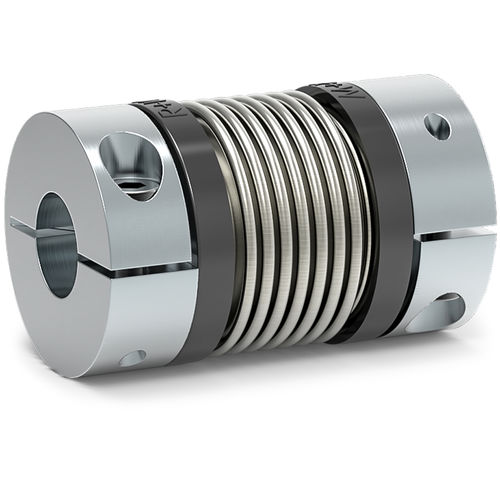

Elastische Kupplung MK2 seriesBalgWelleMetallbalg
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch, Balg
- Produktanwendung
- Welle
- Aufbau
- Metallbalg, Miniatur
- Weitere Eigenschaften
- ATEX, maßgefertigt
- Befestigung
- Flansch
- Drehmoment
Max: 10 Nm
(7,37562 ft.lb)Min: 0,5 Nm
(0,36878 ft.lb)- Rotationsgeschwindigkeit
Max: 10.000 rpm
(62.831,85 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Beschreibung

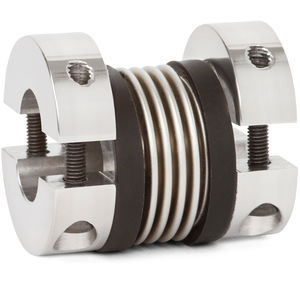

Miniaturbalgkupplung mit Klemmnabe
Eigenschaften
Kraftschlüssige Verbindung
Für hochdynamische Anwendungen
Niedriges Trägheitsmoment
Temperaturbereich
-30 °C bis +100 °C
Design
Zwei Klemmnaben mit je einer seitlichen Schraube
Material
Balg: aus hochelastischem Edelstahl
Naben: Aluminium
Allgemeine Angaben
Lebensdauer
Bei Beachtung der technischen Hinweise sind die Kupplungen lebensdauerfest und wartungsfrei
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 mm
Sonderlösungen
Wie anderen Passungen, Passfedernuten, Sondermaterial, Bälge und ATEX-Ausführungen sind kurzfristig möglich
ATEX (Optional)
Für den Einsatz in Explosionsschutzbereichen für die Gefahrenzone 1/21 und 2/22 nach Richtlinie 94/9/EG
