Elastische Kupplung MK3 seriesBalgWellekompakt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch, Balg
- Produktanwendung
- Welle
- Aufbau
- kompakt, Metallbalg, Miniatur
- Leistung
- spielfrei, wartungsfrei
- Weitere Eigenschaften
- ATEX, maßgefertigt
- Befestigung
- Flansch
- Drehmoment
Min: 0,5 Nm
(0,36878 ft.lb)Max: 10 Nm
(7,37562 ft.lb)- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 10.000 rpm
(62.831,85 rad.min-1)
Beschreibung

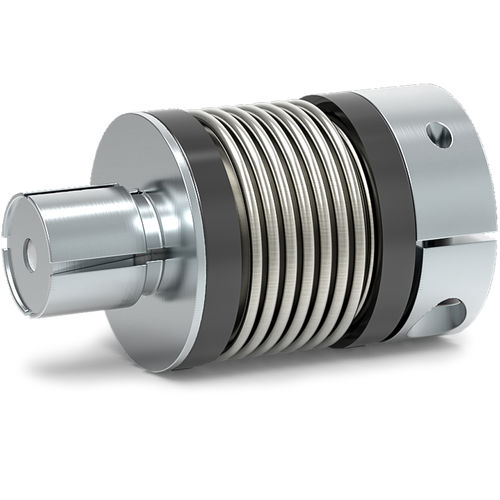

Miniaturbalgkupplung mit Konusspreizdorn
Eigenschaften
Für Hohlwellenanbindungen
Kurze Bauweise
Niedriges Trägheitsmoment
Temperaturbereich
-30 °C bis +100 °C
Design
Eine Klemmnabe mit einer seitlichen Schraube
Ein Spreizdorn mit Innenkonus und Schraube
Material
Balg: aus hochelastischem Edelstahl
Naben: Aluminium
Spreizdorn: Stahl
Innenkonus: Stahl
Allgemeine Angaben
Lebensdauer
Bei Beachtung der technischen Hinweise sind die Kupplungen lebensdauerfest und wartungsfrei
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 mm
Sonderlösungen
Wie anderen Passungen, Passfedernuten, Sondermaterial, Bälge und ATEX-Ausführungen sind kurzfristig möglich
ATEX (Optional)
Für den Einsatz in Explosionsschutzbereichen für die Gefahrenzone 1/21 und 2/22 nach Richtlinie 94/9/EG
