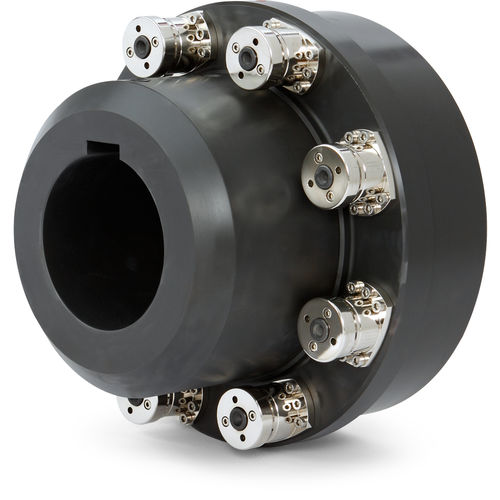

Elastische Kupplung ST1 seriesWelleSpannkompakt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch
- Produktanwendung
- Welle, Spann
- Aufbau
- kompakt
- Weitere Eigenschaften
- ATEX
- Drehmoment
Max: 45.000 Nm
(33.190,2967 ft.lb)Min: 200 Nm
(147,5124 ft.lb)
Beschreibung
Sicherheitskupplung mit Passfederverbindung
Eigenschaften
Kompakte, einfache Bauweise
Drehsteife Ausführung
Nachstellbar
Robust
Exakte Drehmomentbegrenzung
Temperaturbereich
-30 °C bis +120 °C
Design
Antriebsseite:
Kupplungsnabe mit Passfederverbindung (Vielkeilprofil auf Anfrage möglich)
Abtriebseite:
Anbauflansch mit Befestigungsgewinde
Lagerung ist integriert
Schaltsegmente:
Am Umfang verteilt angebracht
Nachstellbar innerhalb des Einstellbereiches
Material
Gehärteter Stahl (Oberfläche oxidiert)
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,02 – 0,07 mm
Sonderlösungen
Automatische Wiedereinrastung
