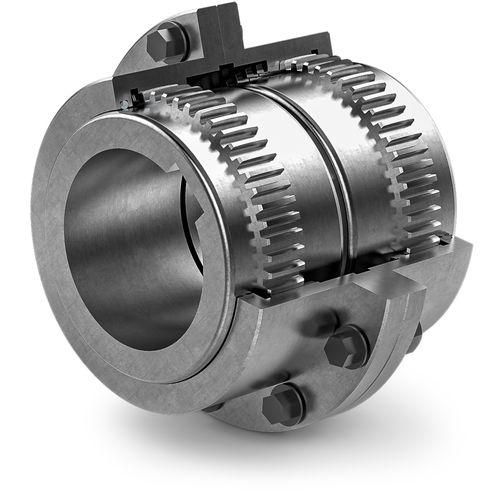

Elastische Kupplung BZ1 seriesZahnradWellekompakt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch, Zahnrad
- Produktanwendung
- Welle
- Aufbau
- kompakt
- Befestigung
- Flansch, mit Stellschraube
- Drehmoment
Min: 1.900 Nm
(1.401,3681 ft.lb)Max: 480.000 Nm
(354.029,8317 ft.lb)- Rotationsgeschwindigkeit
Min: 1.730 rpm
(10.869,91 rad.min-1)Max: 6.000 rpm
(37.699,11 rad.min-1)
Beschreibung
Flexible Zahnkupplung mit Passfederverbindung
Eigenschaften
Robuste und kompakte Bauweise
Verschleißarm
Ausgleich von axialen, lateralen und angularen Wellenverlagerungen
Temperaturbereich
-30 °C bis +100° C
Design
Naben mit Passfederverbindung oder zylindrischer Bohrung zum Aufschrumpfen
Optional: Fixierschraube für Passfedernut DIN 916
Ab Serie 450 mit axialen Nabengewinden
Material
Aus hochfestem Stahl
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 m
Kataloge
SCHWERLASTKUPPLUNGEN Gesamtkatalog
88 Seiten
