Hydraulikzylinder AVTL
KolbendoppeltwirkendCNOMO

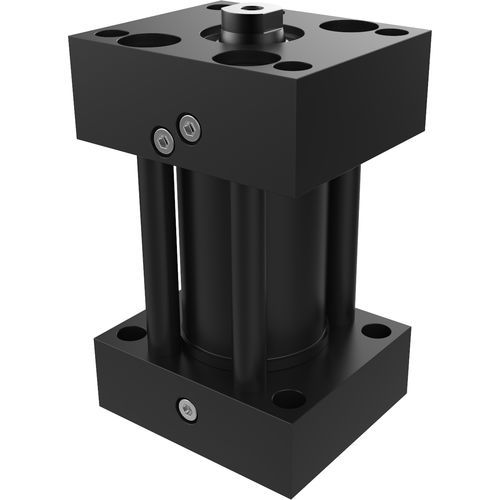

Hydraulikzylinder - AVTL - QUIRI - Kolben / doppeltwirkend / CNOMO
Hydraulikzylinder - AVTL - QUIRI - Kolben / doppeltwirkend / CNOMO
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
hydraulisch
Technologie
Kolben
Konfigurierung
doppeltwirkend
Norm
CNOMO
Anwendungsbereich
Industrie, Befestigung, für die Automobilindustrie
Weitere Eigenschaften
maßgefertigt
Hub

10 mm
(0,394 in)

Druck

300 bar
(4.351,1 psi)

Schaftdurchmesser

18 mm, 22 mm, 28 mm
(1 in, 1 in, 1 in)

Belastung

Max: 20 kN

Min: 5 kN

Beschreibung

Diese Stütze verwendet dasselbe Verriegelungsprinzip wie T-Lock® und behält die exakte Position des Stützpunktes nach der hydraulischen Entkopplung bei. Sie ist völlig unempfindlich gegenüber Vibrationen. Diese Stützen nutzen das Prinzip der Elastizität der Materialien. Ihre Funktionsweise umfasst vier Phasen: 1) Freigabe des Stützkolbens: PC = 300 bar 2) Kontakt mit dem Werkstück: Gleichzeitiger Druck PA + PB = elastische Verformung des Werkstücks 3) Aufhebung des Drucks: PA + PB = 0 Das Werkstück drückt dann aufgrund der Elastizität auf die Stange. Die verbleibende Stützkraft wird durch die Reibung der Dichtung erzeugt 4) Kolbensperre PC = 0: Die Position wird ohne Druck gehalten. - Hintere Sensorstange nach CNOMO-Norm - Doppelklemmung nach Kundenwunsch ist möglich. - Druckübersetzer - Sondermodelle

---
