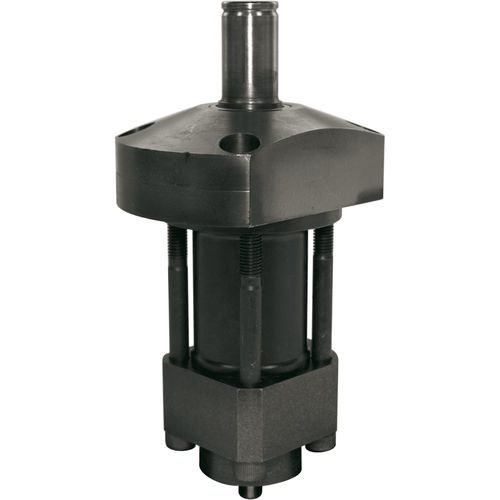

Hydraulikzylinder RLC

doppeltwirkendCNOMOBefestigung

Diese Schwenkklemme verfügt über ein System zur Verriegelung durch Druckentlastung, das die Aufrechterhaltung der Klemmkraft ermöglicht, wenn die Klemme von ihrer Quelle getrennt wird. Dieser Spanntyp ist völlig unempfindlich gegenüber Vibrationen. Überall dort, wo es um Palettieren, Umsetzen, schnelles Wechseln von Presswerkzeugen, Schließen von Formen und Prüfständen geht, bieten diese Spanner einen sicheren Betrieb. Der Arm schwenkt in der Ebene und wird anschließend verschoben. Sobald das Werkstück eingespannt ist, kann der Druck entfernt werden. - Versorgung durch Gasentnahmestellen im Flanschring - Verriegelung durch Druckentlastung Technische Daten - Querschnitt der Stangenverlängerung: 12.56 cm2 - Querschnitt des Stangeneinzugs: 7.65 cm2 - Betriebsdruck der Klemme: 160 bar max. - Klammerprüfdruck: 240 bar - Lösedruck: 300 ≤ P ≤ 330 bar - Schließkraft: 1500 daN - Verfahrweg: 12 mm - Drehung nach rechts/links: 90°
