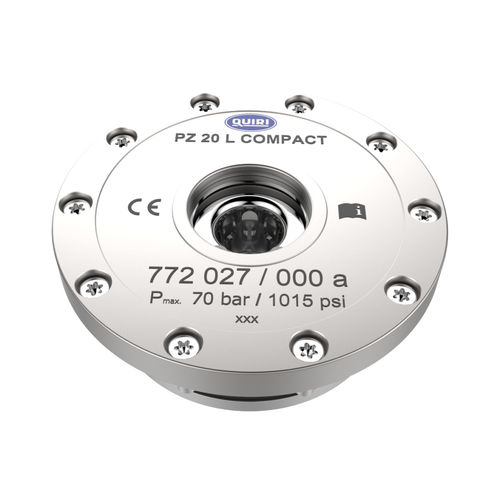

Nullpunkt-Spannzylinder / Tisch PZ series

integrierbarSchnellhydraulisch

Das QUIRI ZERO POINT Design besteht aus einem patentierten Spannzangensystem und bietet dank der Oberflächenkontakte viele Vorteile. Der Freiraum in der Darstellung der zu klemmenden Elemente ermöglicht eine schnelle und effiziente Montage und Demontage von Montagevorrichtungen und Teilen. QUIRI ZERO POINT bietet eine effektive Einzugskraft von bis zu 30 kN. Diese einfache und flexible Lösung, die äußerst präzise ist, ist für verschiedene Bereiche wie Metrologie, Drehen, Fräsen, Erodieren und Flachschleifen bestimmt. Dieses modulare und anpassungsfähige Werkzeug für den schnellen Produktionswechsel verwandelt die Rüstzeiten in Produktionszeiten, denn die Spannplatten und Standardzylinder bieten maximale Flexibilität und können an verschiedene Bedürfnisse und Fertigungsbereiche angepasst werden. PZ 20 Effektive Einzugskraft pro Zylinder : 12 500 N Rückhaltekraft pro Zylinder : 40 000 N PZ 30 Wirksame Einzugskraft pro Zylinder : 20 000 N Haltekraft pro Zylinder : 60 000 N PZ 50 Wirksame Einzugskraft pro Zylinder : 30 000 N Rückhaltekraft pro Zylinder : 90 000 N PZA 30 (automatische Beladung) Wirksame Einzugskraft pro Zylinder : 20 000 N Haltekraft pro Zylinder : 60 000 N Ob geflanscht, als Patronenmontage oder als Anbauteil, unsere ZERO POINT bieten eine äußerst präzise Repositionierung (5µ) und eine verschleißarme Justierung von Stopfen und Spannzangen. Wir bieten auch maßgeschneiderte Lösungen an, um den steigenden Anforderungen des Marktes gerecht zu werden.
