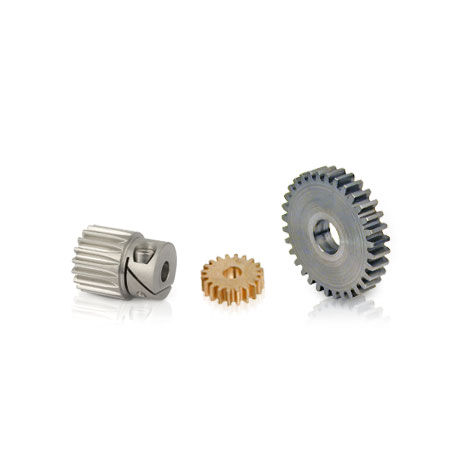

Stirnradsatz KSS0.5-30C

gerade verzahntNaben

Modul 0,5, 30 Zahnrad aus Baustahl Stirnradgetriebe mit Gewindestift Mengenbereich1 - 910 - 2425 - 4950 - 99100+ Preis/Einheit$13.39$12.79$12.20$11.61Angebotsanfrage Durchlaufzeit2 wks2 wks2 wks2 wks3 wks Produkt-Spezifikationen (Die gezeigten Abmessungen dienen nur als Referenz, die genauen technischen Daten entnehmen Sie bitte unserer Katalogseite) Modul ( Teilung)0,5 WerkstoffKohlenstoffstahl QualitätsklasseKommerziell Nr. der Zähne30 Nabe StyleMit Nabe & Stellschraube Bohrung Größe6,00 mm Stirnbreite5,00 mm Teilung Dia.15.00 mm Hub Dia. (0 = nabenlos)13,00 mm Druck Winkel20,0 ° [Vorsicht bei den Produktmerkmalen] Für Produkte mit Gewindebohrung wird ein Satz schraube ist im Lieferumfang enthalten. Die in der Tabelle angegebenen zulässigen Drehmomente sind berechnete Werte entsprechend den angenommenen Einsatzbedingungen. Bitte siehe Seite 35 für weitere Details. Die in der Tabelle angegebenen Spielwerte sind die theoretischen Werte für das Flankenspiel in normaler Richtung für ein Paar identischer, ineinandergreifender Zahnräder. Bei Bohrungsgrößen unter Ø 4 beträgt die Toleranz H8. Wenn die Bohrungsgröße Ø 5 oder Ø 6 ist, und die Lochlänge mehr als das 3-fache der bohrungsgröße, die Toleranz ist ebenfalls H8. Die Verwendung von S3T und S1T Formsatz schrauben für die Befestigung von Zahnrädern auf einer Welle sind gilt nur für den Einsatz bei geringer Belastung. Für sichere Befestigung, bitte benutzen Sie Spannstifte, in Kombination. * Bitte sehen Sie Buch eins für weitere Produkte in diesen Modulen. [Vorsicht bei sekundären Operationen] Bitte lesen Sie "Vorsichtsmaßnahmen bei der Durchführung Sekundäre Operationen" auf Seite 36, wenn durchführung der Modifikation und/oder sekundären operationen für Sicherheitsbelange. Vermeiden Sie die Durchführung von Nebenoperationen die die Zahnbreite schmälern, da sie die präzision und Stärke.
