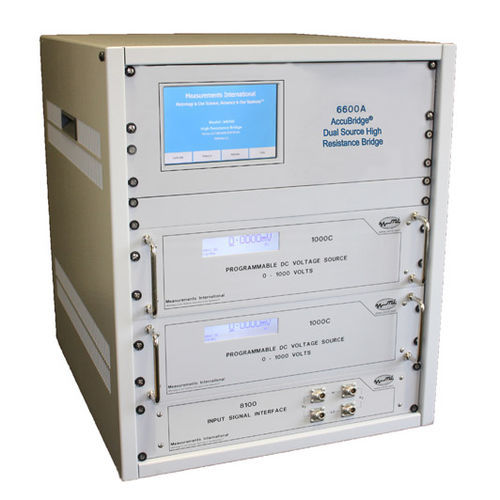

Messgerät / elektrischer Widerstand 6600A

KalibrierTisch

Das Messgerät 6600A von Measurements International ist ein kostengünstiges Dual Source Hochwiderstandsmessgerät, das die bevorzugte "Dual Source"-Methode zur Messung von Hochwiderständen im Bereich von 100kΩ bis 10PΩ verwendet. Der vereinfachte Aufbau und Betrieb des 6600A von Measurements International bietet einen deutlich verbesserten Betrieb und eine bessere Leistung als das typische Teraohmmeter/Elektrometer und einen benutzerfreundlicheren Ansatz für Hochwiderstandsmessungen. Das 6600A bietet zahlreiche Vorteile gegenüber Geräten mit nur einem Eingang, wie dem typischen Teraohmmeter/Elektrometer, wie z. B. Zuverlässigkeit, Rückverfolgbarkeit und die Tatsache, dass die Messungen nicht von der Kurzzeitstabilität oder Wiederholbarkeit des Messkreises abhängen. Technologie Seit Mitte der 1990er Jahre ist die modifizierte Wheatstone-Brücke oder Dual-Source-Widerstandsbrücke der Standard für die hochpräzise Messung von Widerständen zwischen 109 und 1014. Im Laufe der Jahre wurde diese Technologie so weiterentwickelt, dass sie alle anderen Technologien ersetzt hat, indem ein echter "Brücken"-Messkreis verwendet wird, bei dem der Prüfling mit einem Arbeits- oder Primärstandard verglichen wird, um ein "Live Ratio" zu erzeugen. Die 6600A und 6650A sind die einzigen im Handel erhältlichen "Brücken" für Hochwiderstandsmessungen. Jeder beliebige Widerstandswert bis einschließlich 1016Ω kann mit Verhältnissen von bis zu 100:1 gemessen werden. Menügesteuerte Funktionen sind über das angezeigte Menü für Kalibrierung, Verhältnismessungen und absolute Messungen wählbar. Für die absoluten Messungen werden der Wert und die zugehörige Unsicherheit des Referenzwiderstandes eingegeben.
