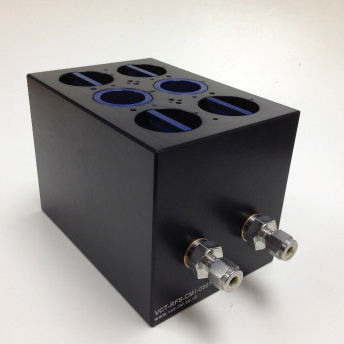

Kalibrierungs-Verteilerblock CM1

MehrwegAluminiumfür Gas

Feuchtekalibrierung für jeden Fühlertyp Der CM1 ist ein Verteiler für die Kalibrierung von Feuchte- und Taupunktsonden in einer Vielzahl von Szenarien. Er verfügt über 6 Sondenanschlüsse, von denen jeder mit einem Adapter versehen werden kann, um eine beliebige Sonde mit einem Durchmesser zwischen 4 und 30 mm aufzunehmen. Eine Reihe von PRT-Einsätzen ist enthalten, so dass thermische Gradienten durch den Verteiler mit Mehrkanal-Referenzthermometern wie dem MBW T12 bestimmt werden können. Der Einlass und der Auslass des CM1 sind standardmäßige 6-mm-Verschraubungen von Swagelok. Diese können an jede Art von Feuchtegenerator, Referenzhygrometer oder Kalibriervorrichtung angeschlossen werden, wenn ein Gasfluss verfügbar ist. Die komplette Baugruppe wird in einer kontrollierten Umgebung im Bereich von -50...200 °C platziert. Die hohe thermische Masse des CM1 stabilisiert Temperaturschwankungen, so dass die Stabilität der Feuchte nur auf dem Feuchtegenerator beruht. Temperatur-Kalibrierung Die meisten RH-Sonden beinhalten eine Temperaturmessung. Richtig eingesetzt, ermöglicht das CM1 dem Kalibrieringenieur die gleichzeitige Kalibrierung der integrierten Temperaturmessung. Für die Thermometerkalibrierung können entweder die Anschlüsse der Feuchtesonde oder die PRT-Einsätze auf der Oberseite des CM1 verwendet werden. Das CM1 kann in einer Klimakammer oder auf einer temperaturgeregelten Fläche aufgestellt werden. Die hohe thermische Masse des CM1 reduziert kurzfristige Temperaturschwankungen, erhöht jedoch die Reaktion auf Veränderungen, so dass eine korrekte Bewertung für eine optimale Messfähigkeit unerlässlich ist. Konfigurierbare Sondenanschlüsse Jeder Sondenanschluss ist in Reihe mit dem Gas verbunden, das durch den Verteiler strömt. Sondenadapter sind in Kunststoff (Acetal) für den Einsatz im Bereich -20...80 °C und in Aluminium für den Bereich -50...200 °C erhältlich.
