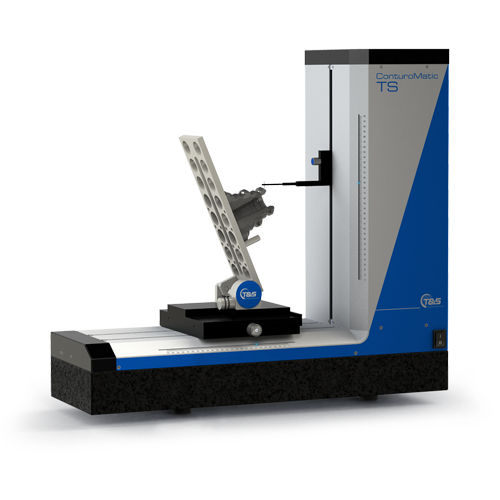

Konturmessmaschine TS

Geometriefür Gewindehorizontal

Durch die geometrisch eindeutige, horizontale Lage des Tastarmes ist die Prüfung von Konturen und in Bohrungen mit einem Durchmesser kleiner 2 mm bis über 300 mm möglich. Tastspitzenbruch wird durch die integrierte Sicherheitsabschaltung der ZAchsenbewegung minimiert. Die Möglichkeit der Rauheitsprüfung, welche durch die integrierte Messkrafteinstellung realisiert wird, kann in Kombination mit der Konturenprüfung verwendet werden. Ein erneutes Messen wird dadurch in vielen Fällen überflüssig. Kontur- und Rauheitsergebnisse können quasi in einem Durchgang ermittelt werden. Weitere Aufgaben, die durch die ConturoMatic TS gelöst werden können, sind u.a. die Prüfung von Bohrungen, Abstände von Innen- zu Außenkonturen, Gewinden, Kegelwinkel und Parallelität, Formfehler, Messung von unterbrochenen Flächen, ohne Verlust des Maßbezuges etc. Robuste mechanische Basis Großer Messbereich 250 x 320 mm (TS), 280 x 350 mm (TS-X) Führungselemente aus Granit. Die Basis für höchste Führungsgenauigkeit Integrierter, motorischer Y-Verstelltisch zur automatischen Zenitsuche (optional) Motorisch geregelte Messachsen Permanente, dynamische Geschwindigkeitsregelung. Dies führt zu konstantem Datenpunktabstand, unabhängig von der Profilneigung Berührungslose, inkrementale Messsysteme. Unsere Maßstäbe verhalten sich thermisch wie Stahl. Deshalb erübrigt sich in vielen Fällen eine Temperaturkompensation oder aufwendige Klimatisierung Integrierte Steuerungselektronik Datenerfassung und Steuerung über Standard-Schnittstellen garantiert Zukunftssicherheit und Unabhängigkeit von sich ändernder Rechnerhardware Keine relevante Radiusbewegung des Tastelementes
