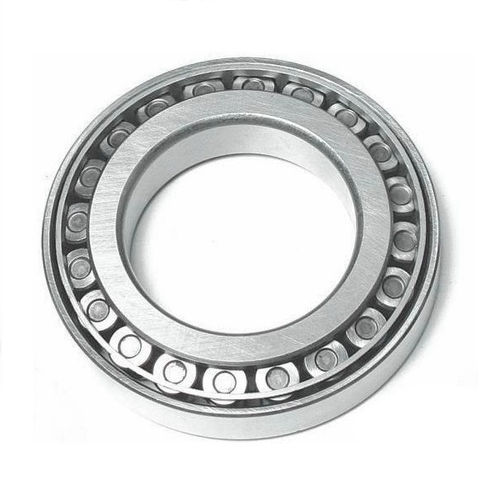

Kegelrollenlager M series

RadialAxialStahl

Teilenummer M201047 - M201011, Kegelrollenlager - TS (Tapered Single) Imperial Spezifikationen Baureihe : M201000 Konus-Teilenummer : M201047 Pfanne Teilenummer : M201011 Maßeinheiten : Kaiserlich Gewicht des Lagers : 0.4 Kg 0.9 lb Käfig Typ : Gestanzter Stahl Abmessungen d - Bohrung 39.688 mm 1.5625 Zoll D - Außendurchmesser der Schale : 73.025 mm 2.8750 Zoll B - Konusbreite 22.098 mm 0.8700 in C - Schalenbreite 21.336 mm 0.8400 in T - Breite des Lagers 25.654 mm 1.0100 mm Abmessungen des Widerlagers und der Hohlkehle R - Radius der Konusrückseite "bis zum Freiwerden "1 : 0.760 mm 0.03 Zoll r - Pfannenrückfläche "To Clear"-Radius2 2.29 mm 0.090 in da - Durchmesser der Konusvorderfläche : 48.01 mm 1.89 Zoll db - Durchmesser der Konusrückfläche 45.47 mm 1.79 Zoll Da - Becher Vorderseite Backing Durchmesser 69.10 mm 2.74 Zoll Db - Becherrückseite Backing-Durchmesser 64.01 mm 2.52 Zoll Ab - Käfig-Kegel Vorderseite Spielraum : 2.8 mm 0.11 Zoll Aa - Käfigkonus Rückseitenspiel 0 mm 0 Zoll a - Effektive Mittenposition3 -5,8 mm -0,23 Zoll Tragzahlen C90 - Dynamische radiale Tragzahl (90 Millionen Umdrehungen)4 4280 lbf 19000 N C1 - Dynamische radiale Tragzahl (1 Million Umdrehungen)5 16500 lbf 73400 N C0 - Statische radiale Tragfähigkeit 20000 lbf 89100 N Ca90 - Dynamische Schubkraft (90 Millionen Umdrehungen)6 2440 lbf 10800 N Faktoren K - Faktor7 : 1,76 e - ISO-Faktor8 : 0,33 Y - ISO-Faktor9 : 1.8 G1 - Wärmeerzeugungsfaktor (Rolle-Laufbahn) : 27.5 G2 - Wärmeerzeugungsfaktor (Rippe-Rollenende) : 15 Cg - Geometriefaktor : 0,0736 Kegelrollenlager sind Wälzlager, die sowohl Axialkräfte (d.h. sie sind gute Axiallager) als auch Radialkräfte aufnehmen können.
