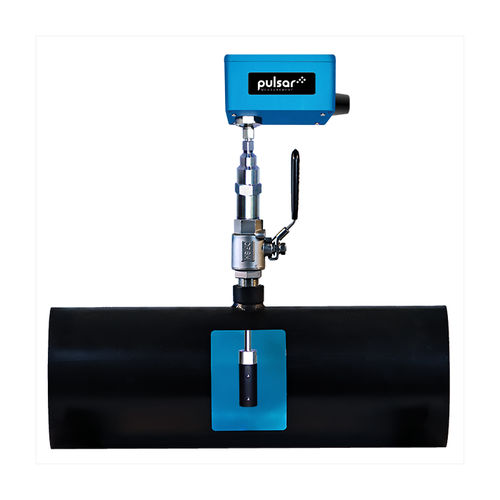

Magnetisch-induktiver Durchflussmesser ISM 5.0

Volumenfür FlüssigkeitenDN80 - 3"

Der magnetisch-induktive Durchflussmesser ISM 5.0 ist eine genaue, kostengünstige Alternative zu magnetisch-induktiven Durchflussmessern mit voller Bohrung. Messen Sie den Durchfluss von Wasser und leitfähigen Flüssigkeiten in vollen Rohren von 80 mm bis 1800 mm (3 in bis 72 in) Durchmesser. Der ISM 5.0-Doppelelektrodensensor wird durch einen Hahn in der Rohrwand eingeführt. Er kann leicht in neue Rohrsysteme oder durch einen Heißwasserhahn in unter Druck stehenden Rohren mit fließenden Flüssigkeiten installiert werden. Es gibt keine beweglichen Teile, so dass Durchflussbehinderung und Druckabfall minimal sind. Die Installation über ein Kugelventil mit vollem Durchgang ermöglicht ein einfaches Ein- und Ausfahren, ohne den Durchfluss zu unterbrechen. Der Zwei-Elektroden-Sensor und die kontinuierliche Auto-Zero-Funktion sorgen für hohe Genauigkeit - auch bei niedrigen Durchflussraten. Modernste Elektronik und patentierte Konstruktionsmerkmale tragen dazu bei, dass die NIST-rückführbare Genauigkeit über lange Zeit erhalten bleibt. MERKMALE Elektromagnetisch, ohne bewegliche Teile Vereinfachtes Design zum Einsetzen des Heißabgriffs Einbau in Rohre mit einem Durchmesser von 80 mm bis 1800 mm (3 Zoll bis 72 Zoll) Wählbarer 4-20 mA, 0-5 V oder 0-10 V Ausgang 0-500 Hz Frequenzausgang Skalierbarer Impulsausgang Name der Spezifikation: - Beschreibung: Durchflussmessbereich - 0,031 m/s bis 6,2 m/s (0,1 ft/s bis 20 ft/s), 200:1 Turndown Zulassungen - NSF 61 und 372 Rohrnennweite - DN 75 mm bis 1800 mm (3 Zoll bis 72 Zoll D) Leitfähigkeitsbereich - 20 bis 60.000 μSiemens/cm Skalierbarer Impulsausgang - Isolierter Halbleiterkontakt mit 50 V DC, maximal 100 mA Dauer des Impulses: 0.5 s, 1 s, 2 s oder 6 s Signalkabellänge - 7,6 m (25 ft) PVC-ummanteltes Mehrleiterkabel Ungefähres Versandgewicht - 2,75 kg (6 lbs) Optionen: - Beschreibung: Modell ISM 5.0-B - Für bidirektionalen Durchfluss Zusätzliches Sensorkabel - Separate Länge 7,6 m, 15 m oder 30 m
