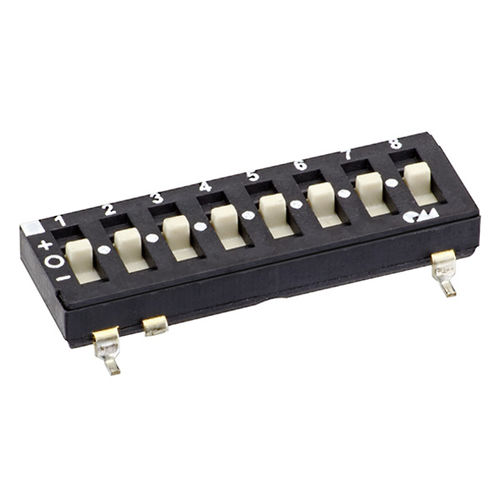

DIP-Schalter D14ASdreipoligfür Oberflächenmontage
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DIP
- Anzahl der Pole
- dreipolig
- Einbauart
- für Oberflächenmontage
- Primärstrom
Max: 25 mA
Min: 0 mA
- Spannung
24 V
- Betriebstemperatur
Max: 85 °C
(185 °F)Min: -40 °C
(-40 °F)- Höhe
3,6 mm
(0,1 in)
Beschreibung
Kontaktoberfläche vergoldet
Niedrige oder erhabene Betätiger möglich
Optional mit Abdeckband zur automatischen Bestückung
Reflowlötfähig
Bei diesen werden die Pins der hinteren Reihe von der Ausgangsstellung (0) entweder auf den linken (+) oder rechten (-)
Pin der vorderen Reihe geschaltet. Das bedeutet 3 Schaltstellungen pro Pol.
Vorteile hat der Tri-State Schalter dort, wo man viele verschiedene Codes braucht,
aber nur wenig Platz hat. Bei gleichen Platzbedarf hat der Tri-State 3n Codierungen, wo ein Standard DIP-Schalter nur 2n Codierungen hat.
