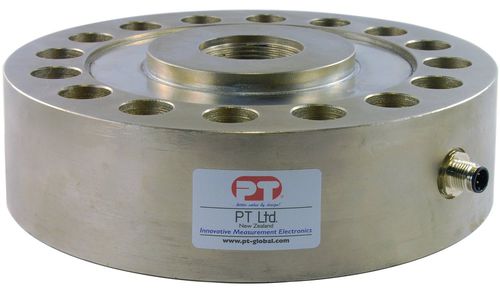

Wägezelle / Zug- und Druckkraft LPCH series

Pancake-TypDehnungsmessstreifenWäge

Universelle hochpräzise Pancake-Kraftmessdose - LPCH (1t ~ 100t vernickelter Werkzeugstahl) Zug/Druck Prüfmaschine, Kran, Bergbau mit hoher Kapazität Die LPCH ist eine universelle Wägezelle, die sich sowohl für Zug- als auch für Druckwägungen eignet. Die hohe Genauigkeit gepaart mit einer hohen Überlastkapazität macht sie zu einer beliebten Wahl für Materialprüfungen, Überkopf- und Niedrigprofilwägungen. Sie besteht aus legiertem Stahl, ist nach IP67 abgedichtet und verfügt über versenkte Bohrungen für eine bündige Montage. Der LPCH ist mit einem M12-Sensorstecker nach Industriestandard ausgestattet, der nach IP67 abgedichtet ist und mit einem geraden Gegenstecker geliefert wird. Der Stecker vereinfacht die Installation und Wartung. Kabeltyp und -länge, die den Anforderungen der Installation entsprechen, können aus unseren verschiedenen Kabelpaketen ausgewählt werden. Sechsadrige Kabel sollten installiert werden, indem der Sense+ mit dem Excitation+ an Klemme 1 und der Sense- mit dem Excitation- an Klemme 2 im Stecker verbunden wird. SPEZIFIKATIONEN - Signalausgang bei Kapazität : 2±0.01 mV/V - Linearitätsfehler : < 0,020% FSO - Nicht-Wiederholbarkeit: < 0,020% FSO - Kombinierter Fehler : < 0,030% FSO - Hysterese : < 0,020% FSO - Kriechen/(30 Min.) : < 0,020% FSO - Nullpunktabgleich : < 2% Kapazität - Temperatureinfluss auf die Spanne(/10C) : < 0,02% FSO - Temperatureinfluss auf den Nullpunkt/10ºC : < 0,02% FSO - Betriebstemperaturbereich : -35 ~ 65 C - Kompensierter Temperaturbereich : -10 ~ 50 C - Lagertemperaturbereich : -50 ~ 85 C - Erregung +ve : Stecker Pin 1 - Signal +ve : Stecker Pin 4 - Betriebslast : 100% Kapazität - Sichere Last: 150% Kapazität - Sichere Seitenlast: 100% der Axiallast - Endlast : 300% Kapazität - Eingangswiderstand : 750Ω ±5Ω
