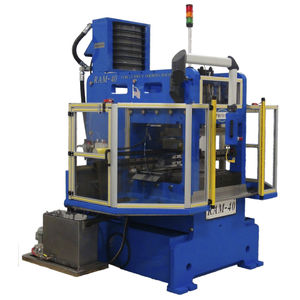

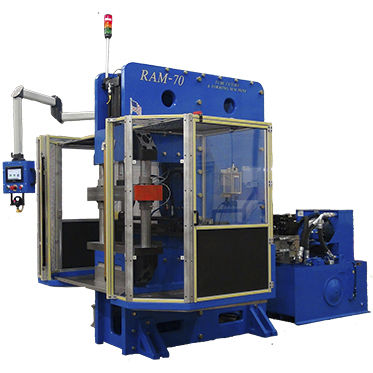

Umformmaschine für Rohrenden RAM-70

RohrMetallCNC

Beschreibung 70 Tonnen 7-stufige progressive Stößelendform- und Rohrtrennmaschine für Rohre von 0,125''- 7,0'' Durchmesser. Ram-70 hat die Möglichkeit, das Rohr nach dem Biegen abzuschneiden. Die Rohrtrenntechnologie des Proto-1 ist branchenführend und ermöglicht eine schnelle Trennung, die zu keinem Grat führt. RAM-70 Endform-Anwendungen des Proto-1: Offset erweitert, Kappe, Durchstechen, Trimmen/Formen, Rohrreduzierung, Biegen, Kneten, Verzahnung, Schlitzen, Lochen, Sicken, Bördeln, Kerben und große Sicke. Technische Daten Rohrdurchmesser: .125" - 7.0" Zoll Rohrwand: .020" - .120" - .120" Zykluszeit: Abhängig von Werkzeug und Material (Kontaktieren Sie den Vertrieb für weitere Informationen) Hydraulikzylinder-Schraubzwinge (70 Tonnen vertikal mit 8" Bohrung und 18" Hub) Hydraulikzylinder Stößel (70 Tonnen horizontal mit 8" Bohrung und 14" Hub) Tooling Shuttle Bar: 7-stufiges servogesteuertes Shuttle (1-Rohr-Stop und 6 Werkzeuge) Abmessungen: 138.9" Länge x 96,6" Breite x 114,1" Höhe Standardfunktionen Garantie: Ein Jahr ab Lieferdatum Spannung: Standard (480v/60hz/3phase) Kontrollen: Allen Bradley PLC Betriebsbildschirm: Allen Bradley HMI Touchscreen mit Touchscreen Öltank: 200 Gallonen Hydraulikölkühlung: Lüfterluftgekühltes System Kühlung von Teilen/Werkzeugen: Flutkühlsystem mit Auffangwanne Lackfarbe: Proto-1 blau Zyklusstart: Fingerschalter Schnelle Technologie Sicherheitsmerkmale Lichtvorhänge Not-Aus an der Schwinge Pneumatischer Verriegelungspunkt Elektrische Verriegelungsstelle Optional UL- oder CUL-Zertifizierungen können gegen Aufpreis hinzugefügt werden Andere Leistungsoptionen sind verfügbar und können angeboten werden Kundenspezifische Steuerung auf Anfrage erhältlich und kann angeboten werden Kundenspezifische Halterungen für Schläuche Wasserkühlung auf Anfrage möglich Kundenspezifische Sicherheitsfunktionen auf Anfrage erhältlich
