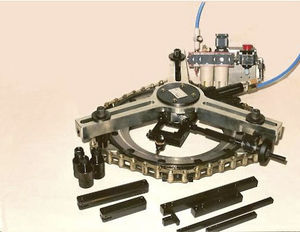

Flanschdrehmaschine RTJ

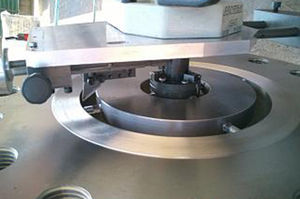

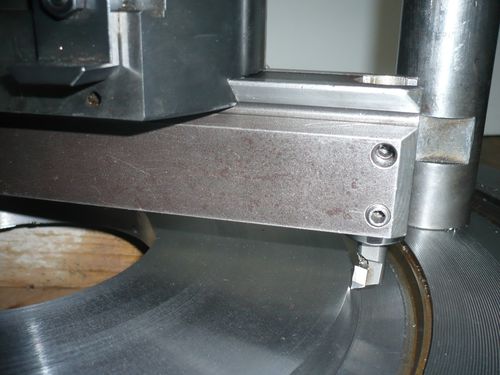

Bearbeitung von RTJ-Nut-Oberflächen: - Konische Bearbeitung – Bearbeitung von 2 Schrägen (innen und außen) mit einem 23°-Winkel zur vertikalen Linie. - Bearbeitung des Nut-Bodens. Das konische Bearbeiten für RTJ-Nut-Oberflächen wird mit Hilfe eines automatischen Vorschubs durchgeführt. Dabei werden der radiale und axiale Vorschub der tragbaren SERCO-Standard-Maschinen kombiniert. Die Winkelgenauigkeit / Bearbeitungsgenauigkeit liegt bei 0,01 mm und die Oberflächenrauheit bei RA 1,6. Die RTJ Einheit ermöglicht es folgende Arbeiten durchzuführen: • Horizontale Bearbeitung - Plandrehen • Vertikale Bearbeitungen - Ausdrehen • Konische Bearbeitungen - RTJ (23°) oder andere Winkel (30°, 45° etc.) Technische Daten: • Zwischenwelle: Verbindung mit dem Schnellrücklauf des Bohrkopfs. • Anschlußstück: Für die vertikale Übertragung der Rotationsbewegung. • Baugruppe Zahnrad / Rad: Antrieb durch die Umdrehung des Zahnrads zu der Kupplung. Das Rad ist auf der Feineinstellung für die Maschine positioniert. • Kupplung: Erlaubt eine Übersetzung von Zahnrad auf Rad, um eine Bewegung für den Vorschub, gemäß dem vorgebestimmten Winkel, durchzuführen.
