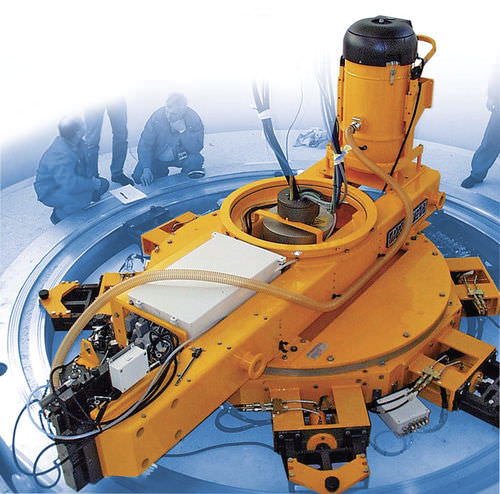

Schneidemaschine mit scharfer Klinge US 3000

für MetallRohrCNC

Aufgaben: verschiedene Module, auf dem gekreuzten Tisch, erlauben die Bearbeitung und das Schweißen von Ø 3410 bis Ø 7200 mm. Für Ø bis 7200 mm: Bearbeitung über Spezialkrone. Ausrichtgenauigkeit: (mit Spezialvorrichtung) ± 0,1 mm Parallelität zur Bezugsfläche Oberflächengenauigkeit: Ra 1,6 bis 3,2 DREHEN: Werkzeughalter auf Z-Schlitten gebaut Arbeit: Plandrehen, Halsdrehen, Bohren, Anfasen. FRÄSEN: Hydraulik-Motor: 5 kW-200 Upm-30 daNm Konus SA40 für alle Frästypen. SCHLEIFEN: Elektromotor: 360 V-2,2 kW-1200 bis 1900 Upm-14 Nm Drehzahlregelung des Schleifkopfs: 3000 bis 6000 Upm Abnahme der Schleifköpfe von 120 bis 150mm Schweissmodule: MIG-Schweißen zum Aufschweißen auf Behälter. WIG-Schweißen zum Aufschweißen auf Deckel Aufbau auf Kehrseite- Schweißen an Decke. Das Hydraulikspannen erfolgt über 8 Zylinder mit einer Schubkraft von je 10 t mit 250 bar. Festspannen der mechanischen Spannbacken nach Einstellung und Spannen durch Mutter mit feiner Steigung. Gewicht: mit Adapter ab Ø 4000 4.500kg bis 5.000kg. Gewicht: mit Adapter ab Ø 4000 4.500kg bis 5.000kg. Hydraulikaggregat: Leistung: 11 kW. 2 Pumpen mit einstellbarem Durchfluss für die Motoren und das Fräsen. 1 Hochdruckpumpe für die Zylinder. Durchflussmenge: max. 40 l/min - Druck: 120 bar. Durchflussmenge: 25 l/min für Fräsmodul mit 120 bar. Gekreuzter Tisch am Ende des Bearbeitungsarms: Vorschubmodul mit elektrischem Winkelantrieb. Elektromotor: 18 V - 75 W - R = 1/737. Hub: 150 mm auf den 2 Achsen X und Z. Lesegerät auf 1/100 mm vorgespannte Kugelgewindespindel. manuelles Vorschubsmodul für Schleifen.
