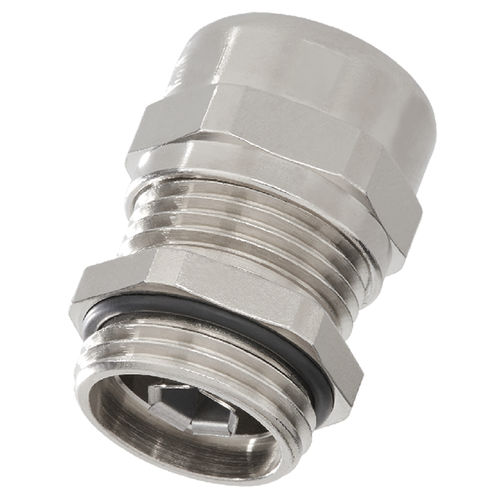

Polyamid-Kabelverschraubung EPN 705

vernickeltes MessingMessingmit EMV-Abschirmung

Für Kabel und Leitungen mit Schirmung, schnelle und einfache EMV-Verbindung des Schirmgeflechts über die Kontaktfeder und den Zwischenstutzen mit dem Gehäusepotenzial. Integrierte Zugentlastung mit Verdrehschutz. Großer Dicht- und Klemmbereich. Mit niederohmigem Schirmkontakt und hochleitfähiger, flexibler EMV-Kontaktfeder. Für das EMV-gerechte Einführen von geschirmten Kabeln und Leitungen in ein geschirmtes System haben EMV-Kabelverschraubungen eine überaus bedeutsame Aufgabe. Sie müssen eine dauerhafte Verbindung mit sehr geringem ohmschen und induktiven Widerstand zwischen Leitungsschirm und Gehäusepotenzial gewährleisten. Unsere QUICK-FIT EMV-Kabelverschraubungen erfüllen diese Anforderungen auf hervorragende Weise. Die Montage des Typs EPN 705 gelingt einfach und schnell: Partielle Freilegung des Schirmgeflechts durch Entfernen des Außenmantels auf einer Länge von ca. 10 mm. Leitung von der Hutmutterseite durch die Kabelverschraubung führen, bis die Kontaktfeder auf die freigelegte Schirmung presst Hutmutter fest zudrehen - fertig! Durch dieses Wirkprinzip kann das Schirmgeflecht der EMV-Leitung ununterbrochen durch die Kabelverschraubung bis kurz vor die Klemmstelle der Leitungsadern geführt werden. Eine zusätzliche Verbesserung des Potenzialausgleichs und des Vibrationsschutzes kann mit unserer EPN 715 Sechskantmutter mit Schneidkanten erzielt werden. Lamelleneinsatz: Polyamid PA6 V-2 Dichtring: Polychloropren-Nitrilkautschuk CR/NBR O-Ring: Nitrilkautschuk NBR Schutzart: IP68
