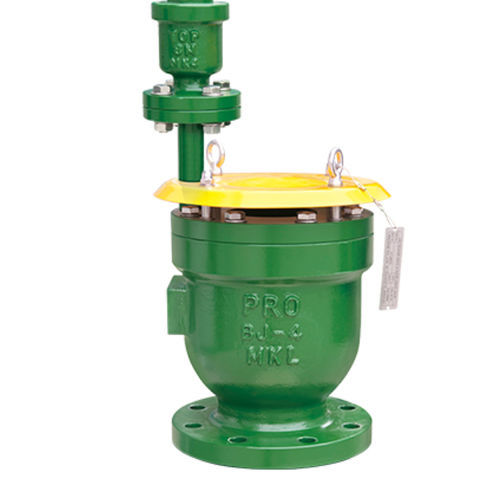

Luftentlastungsventil CAV-D

VakuumNBRDifferential

Kombi-Entlüftungsventile werden in der Regel an hoch gelegenen Stellen von Rohrleitungen installiert, an denen beim Befüllen natürlicherweise Luft vor der einströmenden Flüssigkeit entsteht und sich während des Betriebs Luft ansammelt und/oder an denen beim Entleeren ein Unterdruck entsteht. Die große (Entlüftung und Vakuumbrecher) und die kleine (Entlüftung) Öffnung werden beide während des Füllens geöffnet, und der Großteil der Luft strömt durch die große Öffnung. Die Entlüftungsrate ist eine Funktion des Differenzdrucks über das Entlüftungs- und Vakuumbrecherventil. Während des Befüllens komprimiert das einströmende Wasser die Luft in der leeren Leitung, bis die Druckdifferenz über dem Entlüftungsventil ausreichend ist, so dass die Luft mit der gleichen volumetrischen Rate abgelassen wird, mit der Wasser in die Leitung einströmt. Nachdem die gesamte Luft abgelassen wurde, tritt Flüssigkeit in das Ventil ein, hebt die Schwimmerkugel an und verschließt beide Öffnungen. Während die große Öffnung geschlossen ist, wird die kleine Öffnung nach Bedarf wieder geöffnet, um die Luft, die sich nach dem Schließen des Ventils im Ventil angesammelt hat, abzulassen. Fällt der Innendruck unter den Atmosphärendruck, werden beide Öffnungen geöffnet, so dass Luft durch das Ventil in das System strömen kann, und zwar mit der gleichen volumetrischen Geschwindigkeit, mit der die Flüssigkeit abläuft, wodurch ein kritisches Vakuum und eine Beschädigung der Rohrleitung vermieden werden. Vorteile Druck- und Vakuumentlastungsfunktion Verhinderung von Druckstößen und Wasserschlägen Schutz vor Flüssigkeitsüberlauf Entlüftung mit hoher Kapazität zum Schutz der Rohrleitungen Erhöhung der Pumpeneffizienz Weniger System-Energie Wartungsfrei Ablassen von kleinen Lufteinschlüssen unter Betriebsdruck
