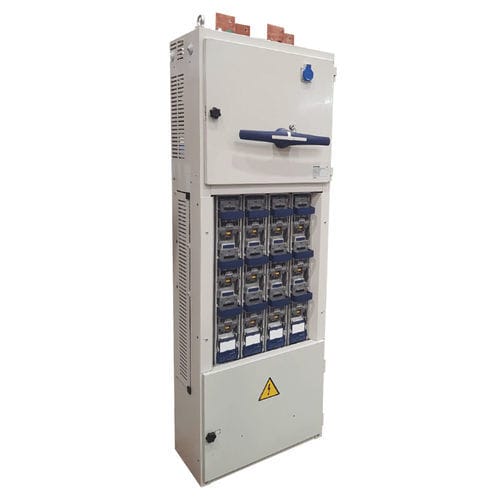

Niederspannungsschalttafel CBTA

für Überlastschalterwandmontiert

Die Palette der Niederspannungsschaltanlagen für Umspannwerke (CBTA) ist auf die Anforderungen von Direktkunden und Industrieanlagen zugeschnitten. Diese Niederspannungsschalttafeln können für Leistungstransformatoren von 100 kVA bis zu 2000 kVA verwendet werden. Alle CBTAs verfügen über einen Lasttrennschalter oder Leistungsschalter für den Hauptbetrieb. Er hat die Aufgabe, die NS-Versorgung vom Verteiltransformator auf mehrere unabhängige Abgänge zu verteilen. Hauptbetrieb durch Lasttrennschalter oder Leistungsschalter. Allgemeine Merkmale: - Schutz gegen zufällige Kontakte. - Abgänge mittels einpoliger Sicherungssockel Typ NH oder dreipoliger Sicherungsschalter TRIVER+ in vertikaler Ausführung. - Hilfsstromkreise. - Hilfsstromkreise für die Dienste der Unterstation. - Ein Hauptfehlerstromschutz ist auf Anfrage erhältlich Der eingehende Anschluss ist für eine Anzahl von Kabeln ausgelegt, die dem Nennstrom der Schaltanlage entspricht. Für die 3150 A NS-Schaltanlage ist dieser Eingang für 8 Kabel pro Phase (240 mm2) ausgelegt. CBTA sind gemäß ITC-RAT-14 der Verordnung über technische Bedingungen und Sicherheitsgarantien in elektrischen Hochspannungsanlagen (9. Mai 2014 RD 337/2014) geprüft. ANWENDUNGSBEREICH - Eine geschützte Leitung von der Trafostation zur Hauptschalttafel des Werks. - Direkte Verteilung vom Umspannwerk zu den verschiedenen unabhängigen Stromkreisen des Werks.
