Längsnahtschweißsystem GWS

vertikalPortalHochpräzision

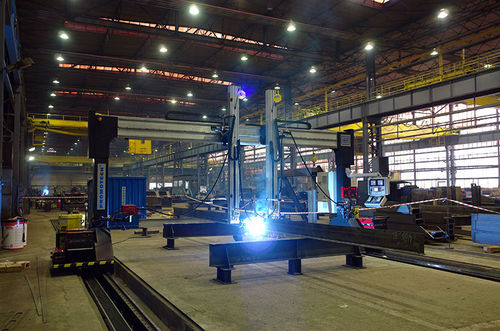

Das Portalschweißsystem ist für das Längsschweißen von langen Strukturträgern mit vertikalem Steg und mit aktivem Ausgleich der Arbeitspositionen der Brenner bestimmt. Es kann je nach Kundenwunsch mit MIG/MAG- oder SAW-Schweißgeräten integriert werden. Die Standardversion umfasst 5 numerisch gesteuerte Achsen, die von einem Computersystem mit TFT-Grafikdisplay gesteuert werden. Die aktive Kompensation der Position der beiden Brenner in Bezug auf die Schweißnaht ermöglicht eine Genauigkeit von 0,1 mm. Das System besteht aus einem hochpräzisen, wartungsfreien Planetengetriebe und alle Achsen werden von hochwertigen Servomotoren angetrieben, die von einem digitalen Inverter gesteuert werden. Hochpräzise Linearführungen sorgen für eine präzise und gleichmäßige Bewegung aller Systemachsen. Die Brennerhalter sind über kollisionssichere Gelenke an den Stützen der Maschine befestigt. Die starre und hochbelastbare Konstruktion basiert auf Aluminiumprofilen. Wichtigste Merkmale GWS wird durch einen digitalen Regler gesteuert Das System umfasst ein hochpräzises, wartungsfreies Planetengetriebe Alle Achsen werden von hochwertigen Servomotoren angetrieben Jeder Servomotor wird von einem digitalen Umrichter gesteuert Hochpräzise Linearführungen sorgen für eine präzise und gleichmäßige Bewegung aller Achsen des Systems Die Brennerhalter sind über kollisionssichere Gelenke an den Maschinenträgern befestigt Die robuste und hochbelastbare Konstruktion basiert auf Aluminiumprofilen Die GWS ist mit aktiven Sicherheitssystemen ausgestattet, die den Schutz des Personals gewährleisten Die Systemsoftware kann an die Schweißtechnik des Kunden angepasst werden Je nach Schweißgerätetyp besteht die Möglichkeit der Registrierung von Schweißparametern wie Strom und Spannung in Abhängigkeit von der Zeit
