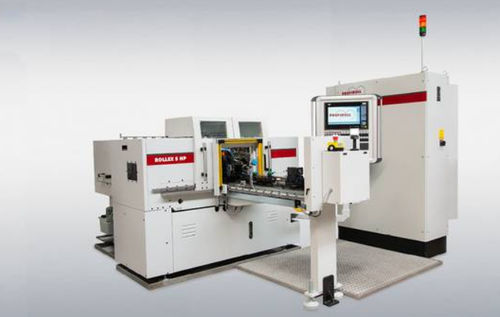

Walzmaschine für Verzahnungen ROLLEX®

CNC

Die ROLLEX® ist die Innovation von Profiroll im Bereich des Verzahnungswalzens. Diese flexibel einsetzbare Baureihe ermöglicht das Walzen von Kerb- oder Steckverzahnungen auf unterschiedlichsten Wellen. Die eingesetzte CNC-Steuerung in Verbindung mit symmetrischen Rundrollen erlaubt die Herstellung von Verzahnungen höchster Güte. Ebenso können nach dem bewährten Profilwalzprinzip Gewinde, Glattwalzprozesse oder Rändelungen erzeugt werden. Rundrollen-Prinzip abwälzende Rundwerkzeuge mit symmetrischem Aufbau abgewandelt entspricht dies einem Walzbalken unendlicher Länge eine werkstückspezifische Kalibrierung zum Erreichen enger Toleranzen ist die Folge bei kürzester Umrüstzeit durch die kompakten Werkzeuge bis zu 5 Satz Werkzeuge auf einmal aufspannbar Prozessbeschreibung Die Werkstücke werden zentriert im Arbeitsraum positioniert. Der Walzschlittenvorschub setzt ein. Die Werkzeuge auf den Schlitten dringen in das Werkstück ein und formen die gewünschte Verzahnung aus. Nachdem alle Profile ausgeformt wurden wird das Werkstück wieder aus dem Arbeitsraum bewegt, um vom Bediener gewechselt zu werden. Features: Spezielles Antriebskonzept zum Verzahnungswalzen Gezielte Werkstückbeschleunigung Mehrachsen-CNC Steuerung Zweischlittenausführung Grafische Bedienoberfläche Prozessvisualisierung Datenmanagement Bedienerführung Baugrößen passend für Ihre Anwendung Ausführung in HP mit servomechanischen Antrieben
