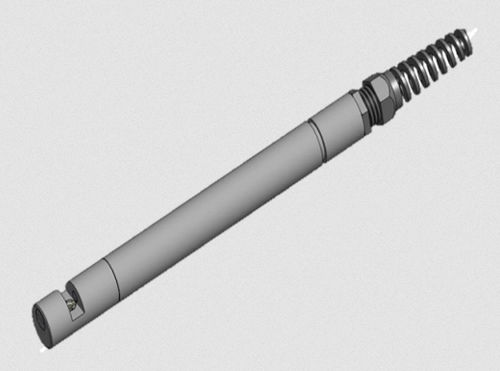

Trübungssonde GUIDED WAVE™

aus GlasfaserProzessPolymer

Unsere GUIDED WAVE™-Trübungsmesssonde ist so konzipiert, dass sie korrosiven Prozessen standhält. Das Gehäuse der Sonde ist aus 316L-Edelstahl gefertigt. Die optischen Saphir-Fenster der Sonde sind mit Polymer-O-Ringen am Sondenkörper abgedichtet, die so ausgewählt wurden, dass sie mit Ihrem Prozess kompatibel sind. Auf Wunsch kann die Trübungssonde mit einem ANSI- oder DIN-Prozessflansch verschweißt geliefert werden. Wie unsere anderen Prozesssonden, die 24 Zoll oder länger sind, ist sie auch mit unserem Sondenauszieher kompatibel. Unsere GUIDED WAVE Trübungs-Prozesssonde mit einem zusätzlichen dritten Anschluss kann für Trübungs- oder Trübungsmessungen (NTU) mit unserem ClearView® db Prozessfotometer verwendet werden. Die Trübungsmessung erkennt den Durchbruch von Feststoffen in Ihrem Prozess und misst gleichzeitig die Transmission. Die Schichtdicke von 20 mm eignet sich zum Beispiel für die Überwachung der Saybolt-Farbe. Einer der Hauptvorteile der UV-Vis- und NIR-Prozessspektroskopie ist die Verwendung von eigensicheren Glasfaserkabeln, mit denen der Analysator in der Nähe Ihres Prozesses platziert werden kann. Inline-Sonden machen kostspielige und problematische Schnellschleifen und Probensysteme überflüssig. Merkmale der Trübungssonde Korrosionsbeständige Konstruktion Robuste Konstruktion O-Ring-Prozessdichtungen Versiegelt gegen das Eindringen von Umgebungsfeuchtigkeit Hoher optischer Durchsatz für rauscharme Spektroskopie Kollimierter Strahl für genaue Absorptionsmessungen Vibrationsbeständige Konstruktion Die Messung von Trübungen erfolgt durch eine 90°-Rückstreumethode. Diese Funktion erfordert eine dritte optische Faser, die das gestreute Licht zum Analysator zurückleitet. Betriebsbereich und Konfigurationen Der Betriebsbereich der Trübungssonde wird hauptsächlich durch die Wahl des O-Ring-Materials bestimmt.
