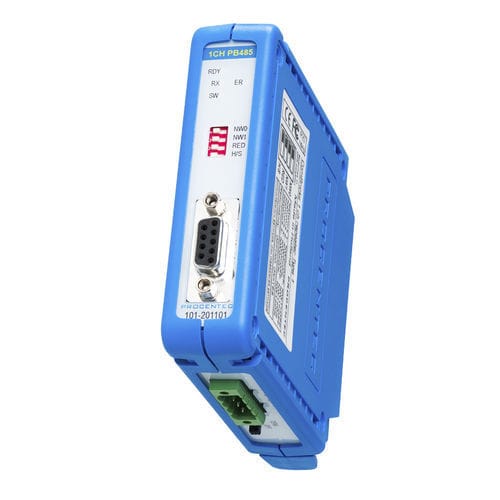

RS-485-Repeater 101-201101

PROFIBUS

1 Kanal Standard RS 485 PROFIBUS Repeater Modul für 12 Mbps mit Diagnose LEDs und Redundanzfunktion. Der Busanschluss erfolgt über Schraubklemmen und einen zusätzlichen DB9-Stecker. Der Repeaterkanal ist direkt mit dem ProfiTrace OE-Kern in der Kopfstation 1B/1C verbunden. Die Daten des Busmonitors sind direkt auf dem Webserver verfügbar. Der fortschrittliche 12 Mbps-Kern des Repeater-Moduls kann unbegrenzt kaskadiert werden und hat eine erhöhte RS 485-Stärke. Der Datenverkehr wird ständig auf Störungen überwacht, die digital herausgefiltert werden. Das Modul verfügt über eine schaltbare Terminierung und kann 31 Geräte ansteuern. Elektrisch und mechanisch 1 Bus-Kanal Maximal 31 Geräte pro Kanal (Busloads) 1200 m Kabellänge (abhängig von der Baudrate) Keine Begrenzung bei Kaskadierung Schalter für die Terminierung Abnehmbare Schraubklemmen und 1 DB9-Stecker Drahtdurchmesser (für die Schraubklemmen): < 2,5 mm2 Kabeltyp: verseilt oder eindrähtig Protokoll Transparent für alle PROFIBUS-Protokolle 9.6 kbps - 12 Mbps (automatische Erkennung) 2 Bit Verzögerungszeit (12 Bit im redundanten Modus) Keine Adresse erforderlich Busredundanz (wählbar) Verzögerungszeit Jitter: Max. ¼ Tbit
