Mechanische Spanneinheit

manuellpneumatischzum Schweißen

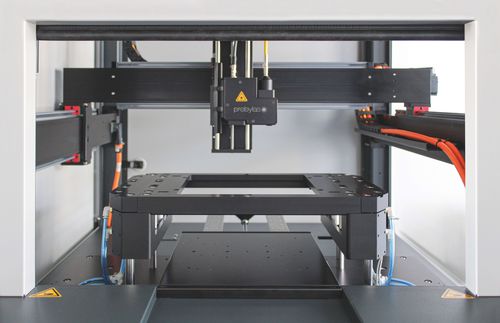

Die Spanneinheit dient dem Zusammendrücken der zu schweissenden Bauteile während des Schweissprozesses. Die Werkstücke werden in die bauteilspezifische Aufnahme auf der Schublade eingelegt. Die obere Spannplatte bewegt sich pneumatisch oder elektrisch nach unten und drückt die Bauteile zusammen. Das Andruckwerkzeug kann eine für den Laser transparente Glasplatte oder eine Metallplatte mit bauteilspezifischen Ausfräsungen für den Laserstrahl sein. Zur Prozess- und Qualitätskontrolle kann die Spanneinheit mit Wegmess- oder Kraftsensoren ausgerüstet werden. Mit den Wegmesssensoren kann der Spannweg überwacht und beim simultanen oder quasi-simultanen Prozesstyp auch der Setzweg im Schweissprozess gemessen werden. Typ Spanneinheit - klein - gross Grösse Schweisskontur - 150 x 100 mm - 240 x 240 mm maximale Bauteilbreite - 210 mm - 300 mm Spannweg: 20 mm - auf Wunsch erweiterbar Höhe Bauteile und Aufnahme: ab 65 mm in Schritten von 20 mm erweiterbar Bewegung Schublade: manuell, pneumatisch oder elektrisch Erzeugung Spannkraft: pneumatisch (6 bar) oder elektrisch Wegmesssensoren: 1 oder 2 mit Auflösung 10 µm Kraftmesssensoren: 1 oder 2 mit Auflösung 5 N Spanneinheiten für grössere als die oben beschriebenen Bauteile werden immer individuell designed und ausgelegt. Ergänzend zur Spanneinheit bieten wir auch die bauteilspezifischen Aufnahmen und Andruckwerkzeuge als Spannglas oder Spannbrille an. bauteilspezifische Aufnahme Spannglas Spannbrille
