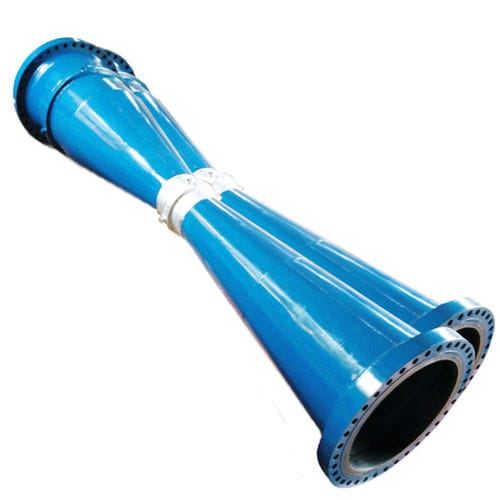

Venturi-Düse

Kann für Schlämme und schmutzige Flüssigkeiten verwendet werden Kurze vorgelagerte Rohrleitungen erforderlich Niedrige Installationskosten Geringere Anfälligkeit für Erosion Geringer permanenter Druckverlust Längere Produktlebensdauer ohne bewegliche Teile Vertikaler oder horizontaler Einbau Bis zu einer Größe von 12 Zoll wird das gesamte Venturirohr aus einem einzigen massiven Stangenmaterial gefräst. Bei einer Größe von mehr als 12 Zoll wird der Venturi aus Blech gefertigt. Rechteckige Venturidüsen, die in Rohrleitungen verwendet werden, werden ebenfalls aus Blech gefertigt. In vielen Fällen erlaubt die Rohrleitungsgeometrie nicht die volle Länge des Venturirohrs. In solchen Fällen kann ein klassisches Venturirohr in "abgeschnittener" Form angeboten werden, bei dem der divergente Abschnitt um etwa 35 % seiner Länge abgeschnitten werden kann, ohne den divergenten Winkel zu verändern. Der Außendurchmesser des divergenten Abschnitts ist kleiner als der Innendurchmesser D des Rohrs. Die Verengung schränkt den Flüssigkeitsstrom ein, was zu einem Druckabfall führt. Dieser Differenzdruck wird mit Hilfe der Bernoulli-Gleichung auf die Durchflussmenge bezogen. Die abgewinkelten Einlass- und Auslasskegel tragen zur Kontrolle der Druckrückgewinnung bei und machen das Venturi-Gerät zum effizientesten aller verfügbaren Differenzdruckmesser. Dies führt zu einem geringeren permanenten Druckverlust und einer größeren Kapazität als bei anderen Differenzdruckmessern derselben Größe. Der permanente Druckverlust beträgt im Allgemeinen 5 % bis 20 % des Differenzdrucks, abhängig von der gewählten Bohrungsgröße
