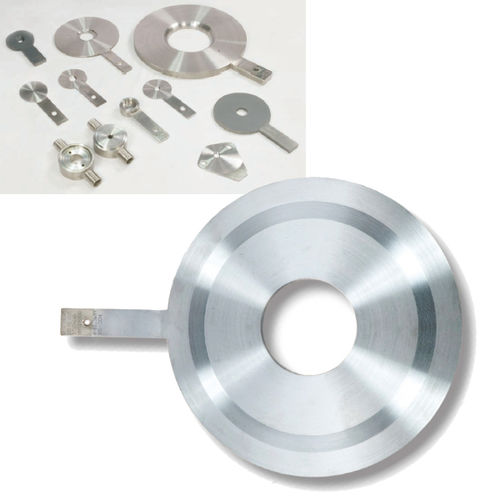

Steckblende PO

Konzentrisch mit quadratischer Kante Diese werden am häufigsten für durchflussmessung. Sie zeichnen sich durch einen einfachen Aufbau, hohe Genauigkeit sowie einfache Installation und Austausch aus. Die Blenden werden entsprechend den Abmessungen, der Oberflächenrauhigkeit und der Ebenheit gemäß der geltenden Norm gefertigt. Diese Blenden werden für saubere Flüssigkeiten, Gase und Dampfdurchfluss empfohlen, wenn die Reynold-Zahl 7 im Bereich von 10000 bis 10 liegt. Exzenter Für Flüssigkeiten, die feste Partikel enthalten, die sich absetzen können, oder für Dämpfe, bei denen sich Kondensat ablagern kann, wird diese Blende mit ihrem exzentrischen Bohrungsboden bündig mit dem Boden der Rohrleitungsinnenfläche eingesetzt, so dass die Ablagerung solcher Einschlüsse vermieden wird. Ebenso kann sie bei Gasen oder Dämpfen so eingebaut werden, dass ihre exzentrische Bohrung oben bündig mit dem Innendurchmesser der Rohrleitung abschließt, um das Verbleiben von Gas oder Dampf in ihrer Nähe zu vermeiden. Segmental Segmentblenden sind vor allem dann sinnvoll, wenn erhebliche Wasser- oder Lufteinschlüsse sowie Suspensionen in den Flüssigkeiten vorhanden sind. Dadurch wird eine Ansammlung vor der Blende vermieden. Die Blendenöffnung befindet sich bei Gas unten und bei Flüssigkeiten oben. Quadrantenkante Die Eintrittskante der Bohrung dieser Blende ist zu einem Viertelkreis abgerundet. Diese Blende wird normalerweise für viskose Flüssigkeiten und Reynoldszahlen zwischen 2000 und 10000 verwendet. Konischer Einlauf Diese konischen Eingangsblenden werden für niedrige Reynoldszahlen im Bereich von 80 bis 2000 verwendet und ergeben einen konstanteren oder vorhersehbaren Abflusskoeffizienten. Bei niedrigeren Reynoldszahlen kann sich der Durchflusskoeffizient einer quadratischen Blende um bis zu 30 % ändern. Sie sind eher für viskose Medien geeignet.
