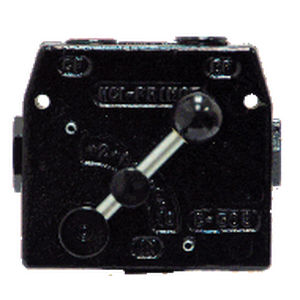

Durchsatzkontrollventil RD-100 series

Hebelfür Ölfür Hydraulikmotor

Modell RD-100 Durchflussregelventil - 30 GPM SPEZIFIKATIONEN Druckstufe Maximaler Betriebsdruck ........ 3000 psi Durchflussrate .....................................30 GPM Filtration: Bei Ventilen für allgemeine Zwecke sollte die Fluid sollte die Reinheit der Flüssigkeit der ISO 4406 19/17/14 niveau Maximale Betriebstemperatur................180°F Gewicht .................................... Ungefähr 8 Ibs SPEZIFIKATIONEN Das PRINCE-Ventil ist ein druckkompensiertes, einstellbares Durchflussregelventil. Durch Drehen des Griffs kann der Durchfluss aus dem "CF"-Anschluss (geregelter Durchfluss) von ca. 0 bis zum maximalen geregelten Durchfluss, wie in der Tabelle unten dargestellt, eingestellt werden. Der verbleibende Durchfluss wird über einen Bypass zum "EF"-Anschluss (überschüssiger Durchfluss) geleitet. Dieser Durchfluss kann zur Versorgung eines anderen Kreises oder zur Rückführung in den Tank verwendet werden. Sobald der geregelte Durchfluss eingestellt ist, bleibt er bei Druckschwankungen an den Anschlüssen für den geregelten oder den überschüssigen Durchfluss nahezu konstant. Bitte beachten Sie: Wenn während des Betriebs der Anschluss für den geregelten Durchfluss blockiert ist, kompensiert das Ventil dies so, dass der Durchfluss zum Anschluss für den Überschuss abgesperrt wird. Diese Ventile können auch als Drosselventil eingesetzt werden, indem der Anschluss für den Überschussstrom verschlossen wird. Die PRINCE-Ventilmodelle RDRS-100 und RDRS-1900 verfügen über eine eingebaute, einstellbare Druckentlastung. Bei diesen Modellen muss der Überströmungsanschluss mit dem Tank verbunden werden. Es sollte beachtet werden, dass immer dann, wenn diese oder andere Ventile zum Bypass oder zur Drosselung verwendet werden, Strömungswärme erzeugt wird. Es können Maßnahmen erforderlich sein, um zu verhindern, dass die Öltemperatur zu hoch wird.
