Simulationssoftware ThreeDEditor

VisualisierungHMIGrafik

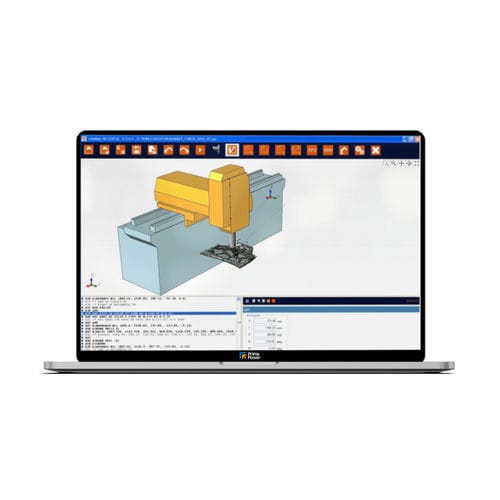

ThreeDEditor, der 3D-Grafikeditor eines Bauteilprogramms, ist für die 3D-Lasermaschinen von Prima Industrie entwickelt worden. Er zeigt, ausgehend von einem Maschinenbauteilprogramm, die Arbeitspfade an, erlaubt Änderungen und die Simulation des Bauteilprogramms und erzeugt ein neues Programm mit den vorgenommenen Änderungen. Der ThreeDEditor läuft auf der Maschinenkonsole der 3D-Lasermaschinen Visualisierung: Modell der Maschine und des Laserkopfes Arbeitspfade erlaubte Befehle Programmauflistung Editieren Die Editieroperationen mit Bedienfeld werden auf eine Anweisung oder auf eine Gruppe von Anweisungen der Programmliste angewendet Editieren der Technologie           Auswahl eines anderen Parametersatzes oder eines anderen Piercingtyps. Bearbeitung der Geometriemakros Bearbeitung der typischen Parameter des Makros (z.B. Radius eines Lochs, Anzahl der Seiten eines Polygons, usw...). Die Anzeige der Geometrie wird bei jeder Änderung aktualisiert: die ursprüngliche Form und die geänderte Form werden gleichzeitig angezeigt. Bearbeiten des Arbeitspfads - um eine oder mehrere Anweisungen zu löschen  - um die Position der Achsen A und/oder B des Kopfes in einer einzelnen Bewegung oder in einer Gruppe von Anweisungen zu ändern. Arbeitspfadsimulation Um das geänderte Bauteilprogramm vor dem eventuellen Speichern zu simulieren
