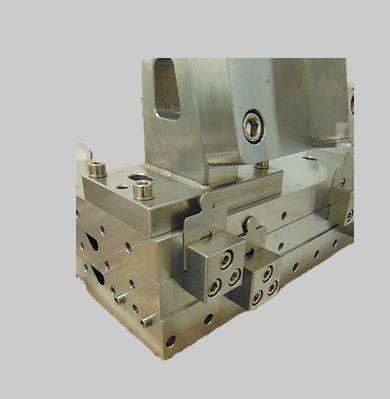

Extrusionswerkzeug mit flexibler Lippe

Mehrschicht

Precision Die Systems hat es sich zur Aufgabe gemacht, die Grenzen der Fertigungstechnologie zu erweitern, um innovative Lösungen für unsere Kunden zu liefern. Unser Expertenteam ist bestrebt, die Produktionsprozesse zu optimieren, maßgeschneiderte Werkzeuge zu entwickeln und die Beschichtungsleistung zu verbessern, um den sich entwickelnden Anforderungen der Branche gerecht zu werden. Allgemeine Spezifikationen Standardformkörper Ebenheit/Geradheitstoleranz: 0.0001 Zoll (2,54 Mikrometer) maximale Abweichung über die gesamte Länge jeder Formhälfte Positionierer für Schlitzdüsen: Wiederholbarkeit und Genauigkeit innerhalb von 2,54 Mikrometer (0,0001 Zoll) Beschichtungsbreite: bis zu 3048 mm (120,00 Zoll) Lippenöffnung: bestimmt durch Unterlegscheiben oder einstellbare Lippenöffnung (0-20 mil/ 0-508 micron) Viskositätsbereich der Flüssigkeit: 1 - 500.000 cP Anzahl der beschichteten Lagen nach Matrizentyp: Schlitzdüsen: 1-3 Schichten Schlitzvorhangstempel: 1-3 Schichten Slide Dies: Unbegrenzte Anzahl von Schichten Konstruktion des Stanzkörpers: Standard: Hergestellt aus rostfreiem Stahl 15-5 ph im Zustand H1025. Wahlweise: Gefertigt aus Edelstahl 316L, Hastelloy oder Titan Alle Schlitzdüsen enthalten: (4) 302-304 Edelstahl oder (8) Polyunterlegscheiben 18-8 Befestigungselemente Nickel/Teflon-Beschichtung (1) Zuführungsadapter Offset-Funktion des Körpers Drehmomentfolge der Gehäuseschrauben und Drehmomentventile im Werkzeugkörper eingraviert Werkzeugsatz mit Drehmomentschlüssel enthalten Anleitung und Handbuch Kundenspezifische(r) Transportbehälter, z. B. aus pulverbeschichtetem Stahl oder Aluminium Verfügbare Optionen: Mehrschichtige Beschichtung wird über mehrere Verteiler erreicht Auswechselbare Lippeneinsätze Verteilerstopfen Scharnieroption zum Öffnen der oberen Hälfte auf 135 Grad für einfachen Zugang
