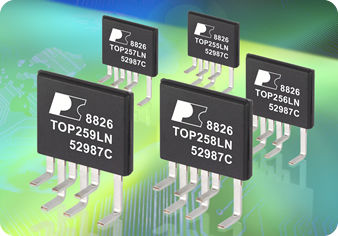

MOSFET-Transistor 700 V | TOPSwitch-HX

Leistung

Beschreibung: TOPSwitch-HX beinhaltet einen 700 V Leistungs-MOSFET, eine Hochspannungs-Schaltstromquelle, eine PWM-Steuerung, einen Oszillator, eine thermische Abschaltstufe, einen Fehlerschutz und andere Steuerschaltungen auf einem monolithischen Gerät. Geringere Systemkosten, höhere Designflexibilität Der multimodale Betrieb maximiert die Effizienz bei allen Lasten Neue eSIP-7C- und eSIP-7F-Pakete bauen auf der Erfahrung von PIs mit leistungsstarken und zuverlässigen Paketen auf Kein Kühlkörper erforderlich bis zu 35 W (bis zu 48 W bei 230 VAC) mit P-, G- oder M-Gehäusen Der Ausgangsüberspannungsschutz (OVP) ist benutzerdefiniert für die Verriegelung und nicht verriegelnde Abschaltung mit schnellem AC-Reset Die Erkennung von Netzunterspannung (UV) verhindert Abschaltstörungen Abschaltung der Netzüberspannung (OV) verlängert die Überspannungsgrenze der Leitung Genaue programmierbare Strombegrenzung Optimierte Zeilenvorschubregelung zur Leitungswelligkeitsunterdrückung 132 kHz Frequenz (254Y-258Y und alle E-Gehäuse) reduziert die Größe von Transformator und Netzteil (Halbfrequenzoption für Videoanwendungen) Enge I2f-Parametertoleranz reduziert die Systemkosten Frequenzzitterung reduziert die Kosten für EMI-Filter Der Kühlkörper ist mit SOURCE verbunden, um eine niedrige EMV zu gewährleisten Verbesserter automatischer Neustart liefert <3% der maximalen Leistung im Kurzschluss- und Leerlaufbetrieb Präzise hysteretische thermische Abschaltfunktion stellt sich automatisch wieder her, ohne dass ein Reset erforderlich ist Vollständig integrierter Softstart für minimale Anlaufbelastung Verlängerte Kriechstrecken zwischen DRAIN und allen anderen Pins verbessern die Zuverlässigkeit im Feld
