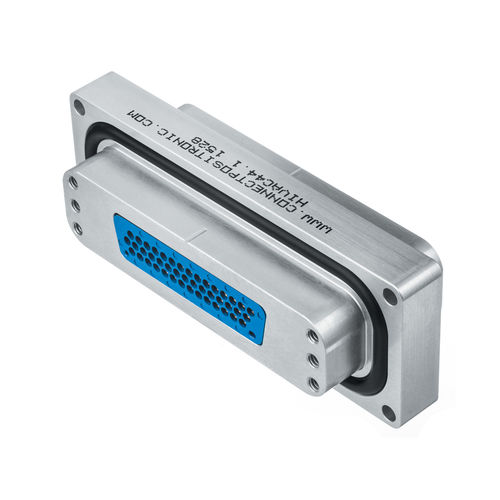

Hermetisch dichter Steckverbinder HIVAC Series

StromversorgungD-subrechteckig

Die HIVAC-Serie ist Teil der Hermetic-Familie der modularen hermetischen Durchführungsstecker für Raum- und Industrievakuumanwendungen. Die HIVAC-Steckverbinder-Serie verfügt über 20 oder 22 Kontakte. Die Steckverbinder der HIVAC®-Serie sind Durchführungen, die mit DSubminiatur-Adapter-Steckverbindern für RAUM- oder INDUSTRIELLE Vakuumanwendungen ausgestattet sind. Die Konfiguration des HIVAC® Connectors erfordert drei separate Einheiten, um einwandfrei zu funktionieren. Die Zentraleinheit ist die Durchführung. Diese Durchführung erfordert zwei Adaptereinheiten, eine für die Atmosphärenseite und eine für die Vakuumseite. Beide Seiten der Durchführung enthalten vier Gewindehalterungen löcher und eine O-Ring-Nut. Diese redundanten Merkmale ermöglichen es, dass beide Seiten des Steckverbinders in Richtung Vakuum montiert werden können, was dem Kunden ein Höchstmaß an Flexibilität bietet. Die Durchführung hat immer Buchsen/Buchsenkontakte. Die Kontaktart des Adaptersteckers ist immer ein Stecker neben der Durchführung und die anderen Seiten sind nach Kundenwunsch, Stecker/Stecker oder Stecker/Buchse für die normale Dichte, und für die hohe Dichte ist es systematisch Stecker/Buchse. Eine Durchführung hat 5 Arten von Isolatoren: 37 oder 50 Kontakte für normale D und 44, 62 und 104 Kontakte für hohe D.
