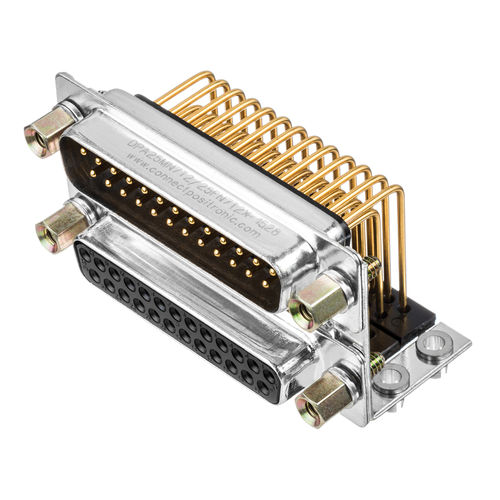

Dualport-Steckverbinder DPB Series

StromversorgungD-subPCB

Die DPB-Serie ist Teil der Dual-Port Winkel-D-Subs-Familie, die zur Einsparung von Panel- und Boardplatz eingesetzt wird. Die DPB-Serie sind Standard-Dichteverbinder. Die Dual Port Serie ist eine Kombination aus zwei Steckverbindern, die vertikal gestapelt und zu einer einzigen Steckereinheit zusammengebaut werden, was eine Platzersparnis für Panel und Leiterplatte ermöglicht. Die Endmontagekosten werden reduziert, indem zwei Montagebewegungen zu einer Bewegung zusammengefasst werden. Dual Port Steckverbinder der Serie sind professionelle Qualitätssteckverbinder, die empfohlen werden zur Verwendung in geschützten, nicht korrosiven Innen- oder Außenräumen mit normaler Belüftung, jedoch ohne Temperatur- oder Feuchtigkeitskontrolle. Die Steckverbinder-Kontaktvarianten sind 9, 15, 25, 29, 37 und 50. Die Geschlechter der Steckverbinder können gemischt sein, d.h. ein Stecker und eine Buchse innerhalb einer Dual-Port-Baugruppe. Die beiden Verbinder können in einem Abstand von drei Standardabmessungen angeordnet werden, um verschiedene Anforderungen zu erfüllen abmessungen von diskreten Hauben oder geformten Haubenbaugruppen. Der Steckverbinder kann auch teilweise mit Kontakten bestückt werden, die im Steckverbindergehäuse an vom Kunden gewählten Kontaktstellen installiert werden, was die Steckverbinderkosten reduziert.
