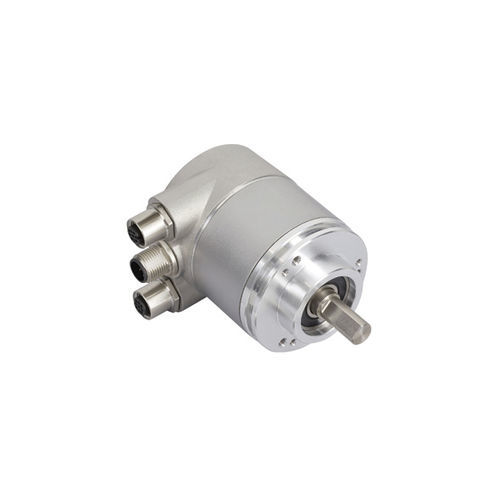

Absoluter Drehgeber IXARC Magnet16-BitSacklochwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet
- Auflösung absoluter Codierer
- 16-Bit
- Installierung
- Sacklochwelle
- Ausgangssignal
- PROFIBUS, PROFIsafe, CANopen Safety
- Versorgungsspannung
- DC
- Material
- Edelstahl
- Schutzniveau
- schlagfest, gehärtet, schwingungsresistent, für raue Umgebungen, ultrarobust, stoßfest, wasserdicht, SIL 2, IP67, mit EMI-Abschirmung, IP66, magnetisch abgeschirmt, EMV
- Anwendungsbereich
- für Industrieanwendungen, für OEM, für Aufzug, für die Lebensmittel- und Getränkeindustrie
- Weitere Eigenschaften
- hochauflösend, programmierbar
- Flanschgröße
58 mm
(2 in)- Achsdurchmesser
6 mm
(0,24 in)- Länge
Max: 75 mm
(2,953 in)Min: 75 mm
(2,953 in)69,5 mm
(2,736 in)- Prozesstemperatur
Max: 85 °C
(185 °F)Min: -40 °C
(-40 °F)
Beschreibung
Schnittstelle - Profibus DP
Profil - DPV0, DPV1 und DPV2 Klasse 2 (EN50170 + EN50254)
Diagnose - Speicher
Manuelle Funktionen - Adresswahlschalter 0...99 und Abschlusswiderstand (mit Anschlusshaube)
Ausstattung - Rundachse
Übertragungsrate - ≤12 MBaud
Schnittstellen Zykluszeit - ≥ 1 ms
Programmierfunktionen - Auflösung, Physikalische Auflösung (Getriebefaktor), Geschwindigkeits-Skalierung+Filter, Preset (Nullpunkt-Verschiebung), Zählrichtung, Endschalter, Knotennummer, Lernfunktion, Diagnose
Ausgänge -
Ausgangstreiber - Profibus Daten-Schnittstelle, galvanisch getrennt mittels Optokopplern
Elektrische Daten -
Versorgungsspannung - 10 – 30 VDC
Stromaufnahme - ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
Leistungsaufnahme - ≤ 1,5 W
Einschaltzeit - < 1 s
Verpolungsschutz - Ja
Kurzschluss-Schutz - Ja
EMC: Störaussendung - DIN EN 61000-6-4
EMV: Störfestigkeit - DIN EN 61000-6-2
MTTF - 13,5 Jahre @ 40°C
Sensor -
Technologie - Optisch
Auflösung Singleturn - 13 bit
Genauigkeit (INL) - ±0,0220° (14 – 16 Bits), ±0,0439° (≤13 Bits)
Code - Binär
