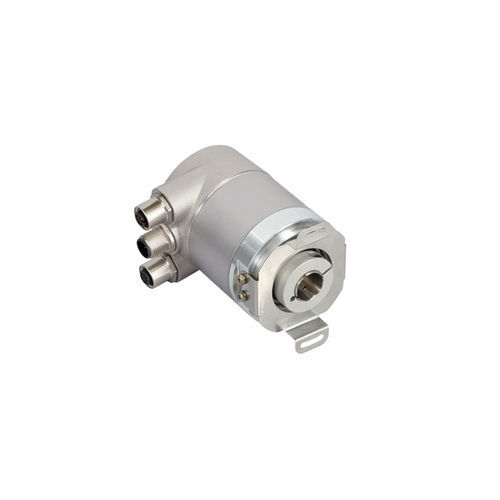

Absoluter Drehgeber IXARC optischMagnet16-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- optisch, Magnet
- Auflösung absoluter Codierer
- 16-Bit
- Drehzahl absoluter Codierer
- 16-Bit
- Installierung
- mit Vollwelle, Sacklochwelle, Singleturn, Multiturn, Flansch
- Ausgangssignal
- SAE J1939, analog, digital, RS-422, mit Feldbus-Schnittstelle, mit CANopen-Schnittstelle, parallel, DeviceNet, CANopen LIFT, PROFIBUS DP, mit Spannungsausgang, CAN, Serie, mit Stromausgang, SSI, CANopen, EtherCAT, PROFIBUS, Powerlink, PROFINET, Ethernet, Modbus, Ethernet/IP
- Versorgungsspannung
- 24 VDC, 15 V DC, 12 VDC
- Material
- Edelstahl, Stahl
- Schutzniveau
- ex-geschützt, gehärtet, schlagfest, magnetisch abgeschirmt, IP65, schwingungsresistent, für raue Umgebungen, IP67, ultrarobust, flammenbeständig, IECEx, wasserdicht, für Gefahrenzonen, ATEX, EMV, mit EMI-Abschirmung, mit Rostschutz
- Anwendungsbereich
- für schwierige Umgebungen, für die Lebensmittel- und Getränkeindustrie, für die Einsatzbereiche Erdöl und Gas, für Steinbrüche
- Weitere Eigenschaften
- programmierbar, für harte Einsatzbedingungen
- Flanschgröße
58 mm
(2 in)- Achsdurchmesser
15 mm
(0,59 in)- Länge
88 mm
(3,465 in)- Prozesstemperatur
Min: -40 °C
(-40 °F)Max: 85 °C
(185 °F)
Beschreibung
Das Bild dient nur zu Präsentationszwecken. Bitte beachten Sie die detaillierte technische Zeichnung am Ende der Seite.
Schnittstelle -
Schnittstelle - Profibus DP
Profil - DPV0, DPV1 und DPV2 Klasse 2 (EN50170 + EN50254)
Diagnose - Speicher
Manuelle Funktionen - Adresswahlschalter 0...99 und Abschlusswiderstand (mit Anschlusshaube)
Ausstattung - Rundachse
Übertragungsrate - ≤12 MBaud
Schnittstellen Zykluszeit - ≥ 1 ms
Programmierfunktionen - Auflösung, Physikalische Auflösung (Getriebefaktor), Geschwindigkeits-Skalierung+Filter, Preset (Nullpunkt-Verschiebung), Zählrichtung, Endschalter, Knotennummer, Lernfunktion, Diagnose
Ausgänge -
Ausgangstreiber - Profibus Daten-Schnittstelle, galvanisch getrennt mittels Optokopplern
Elektrische Daten -
Versorgungsspannung - 10 – 30 VDC
Stromaufnahme - ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
Leistungsaufnahme - ≤ 1,5 W
Einschaltzeit - 720 h Salznebeltest)
Flansch - Sackloch-Hohlwelle, ø 58 mm
Material Flansch - Aluminium
Wellentyp - Sackloch-Hohlwelle, Tiefe = 30 mm
