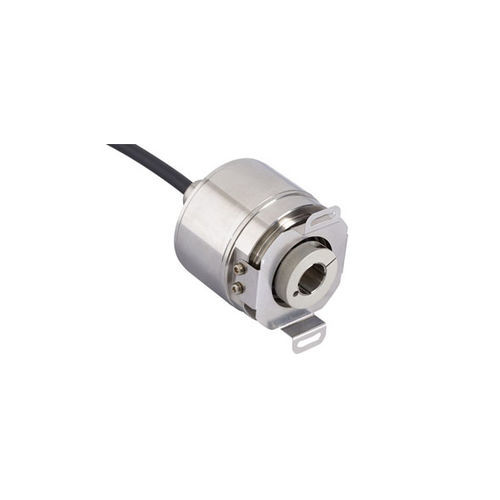

Absoluter Drehgeber IXARC

optischmechanisch14-Bit

Das Bild dient nur zu Präsentationszwecken. Bitte beachten Sie die detaillierte technische Zeichnung am Ende der Seite. Schnittstelle - Schnittstelle - CANopen Profil - DS-406 Manuelle Funktionen - Adresswahlschalter 0...99 und Abschlusswiderstand (mit Anschlusshaube) Ausstattung - Rundachse Übertragungsrate - min. 20 kBaud, max. 1 MBaud Schnittstellen Zykluszeit - ≥ 1 ms Video Manual - video-link Watch a simple installation video Programmierfunktionen - Auflösung, Preset, 2 Endschalter, 8 CAMS, Baudrate, CAN-Identifier, Bootloader, Übertragungsmodi: Polled, Cyclic, Sync Ausgänge - Ausgangstreiber - Empfänger (ISO 11898), galvanisch getrennt mittels Optokopplern Elektrische Daten - Versorgungsspannung - 10 – 30 VDC Leistungsaufnahme - ≤ 2,5 W Einschaltzeit - < 1 s Verpolungsschutz - Ja Kurzschluss-Schutz - Ja EMC: Störaussendung - DIN EN 61000-6-4 EMV: Störfestigkeit - DIN EN 61000-6-2 MTTF - 13,5 Jahre @ 40°C Sensor - Technologie - Optisch Auflösung Singleturn - 13 bit Auflösung Multiturn - 14 bit Multiturn-Technologie - Mechanisches Getriebe (Keine Batterie) Genauigkeit (INL) - ±0,0220° (14 – 16 Bits), ±0,0439° (≤13 Bits) Code - Binär Umgebungsbedingungen - =Luftfeuchtigkeit - 98%, ohne Betauung Mechanische Daten - Material Anschlusshaube - Ohne Material Gehäuse - Edelstahl (V2A) (1.4305, 303) Beschichtung des Gehäuses - keine Beschichtung =Material Flansch - Edelstahl V2A (1.4305; 303)
