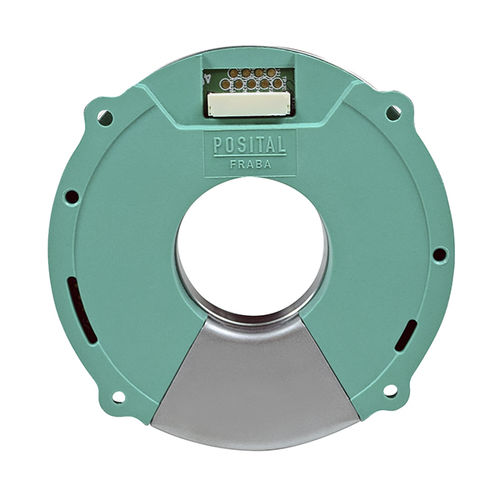

Absoluter Drehgeber HOLLOW SHAFT

Magnetmechanisch18-Bit

Erster Hohlwellen Kit Encoder mit batterielosem Multiturn Batterieloser Rotationszähler basierend auf der Energy-Harvesting-Technologie Hohllagerloses Zentrumsdesign für optimale mechanische Auslegung von Robotergelenken und Antrieben Wellen mit Innendurchmessern von 30 mm oder 50 mm verfügbar Kapazitives Messsystem für hohe Genauigkeit auch in rauen Umgebungen Nicht-proprietäre Schnittstellen von SSI- und BiSS C-Standards Einfach zu installieren und wartungsfrei Batterieloser Multiturn Counter – Energy-Harvesting Wiegand Sensor Bei Multiturn-Modellen wird der Rotationszähler mithilfe der Wiegand-Technologie von POSITAL zur Energiegewinnung selbstständig angetrieben. Dies macht Pufferbatterien überflüssig und senkt die Wartungskosten. Keine externe Stromversorgung erforderlich - Keine Batterien Längere Lebensspanne Arbeitet in rauen Umgebungen Berührungslose Messung - Kein mechanischer Verschleiß Absolute Singleturn Position - Kapazitative Messtechnik Jeder Encoder besteht aus zwei Hauptkomponenten, einem Stator und einem Rotor, die jeweils speziell geformte leitende Oberflächen enthalten. Diese Oberflächen, die als Kondensatorplatten fungieren, sind in unmittelbarer Nähe angeordnet. Wenn sich der Rotor dreht, ändern die Muster der leitenden Oberflächen ihre relative Position, was zu Änderungen der kapazitiven Kopplung im System führt. Dies bewirkt wiederum Änderungen der Amplitude und des Phasenwinkels eines elektrischen Hochfrequenzsignals, das von Erregerschaltungen im Stator erzeugt wird. Spezielle ASIC-Bausteine erfassen und decodieren diese Signalschwankungen, um die Winkelposition des Rotors mit hoher Präzision zu bestimmen.
