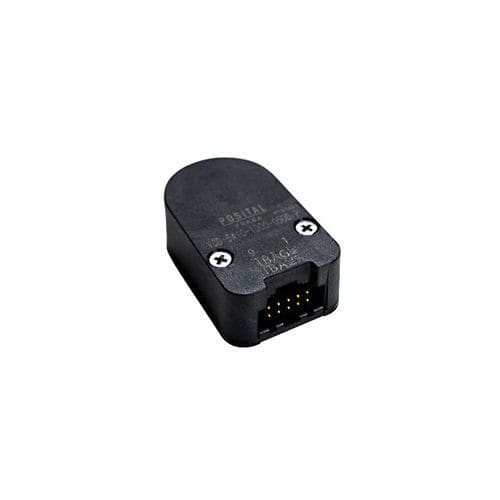

Inkrementaler Drehgeber VCD-5LI0-HHHH-08DD-P

optischSacklochwelleSingleturn

Kurzbeschreibung
POSITAL IXARC Singleturn Kit encoder, Incremental RS422 Schnittstelle, Nabe Ausführung.

Datenblatt — Schnittstelle
Interface: Incremental RS422
Pulses per Revolution: 1000, 1024
Ausgänge Inkremental: A, /A, B, /B, Z, /Z
Configuration Remark: PPR: 1000, 1024

Ausgänge
Ausgangstreiber: RS 422 (TTL)
Ausgangs Spannung High-Pegel RS422 (TTL): Condition: current max. -20 mA, min. 2.4 V; condition: no...
Ausgangs Spannung Low-Pegel RS422 (TTL): Condition: current max. +20mA, max. 0.4 V; condition: no ...
Output Rise Time: 110 ns
Output Fall Time: 100 ns
Index Pulse Width: P0: in electrical °: Min. 60, typ.: 90, max: 120
Index Pulse Rise Time: t1 in ns: min. 50, typ. 100, max. 200
Index Pulse Fall Time: t2 in ns: min. -10, typ. 15, max. 25
Maximaler Schaltstrom: 8 mA per Channel
Anschluss: Latching Pin Connector, 10 pin

Elektrische Daten
Versorgungsspannung: 4.5 – 5.5 VDC
Stromaufnahme: CPR < 500, no load: typ. 29 mA, max. 36 mA; CPR ≥ 500, no load: typ. 56 mA, max. 65 mA
Leistungsaufnahme: ≤ 0.7 W
Verpolungsschutz: Nein
Kurzschluss-Schutz: Nein
Max Load Capacitance: 100 pF
Max. Zulässige Elektrische Drehzahl: minimum value of [ (18*10^6)/PPR and 60000 ] 1/min
EMC Electrostatic Discharge: ± 4 kV, IEC 61000-4-2
MTTF: 6404 years @ 20°C and 40 % relative humidity

Sensor
Technologie: Optisch
Auflösung Singleturn: Incremental with Index (Kit)
Auflösung Multiturn: 0 bit
Genauigkeit (INL): ±0.16°
Phasenwinkel: Pulse diagram Z: 90° ±30°
Tastgrad: Pulse diagram X,Y: 180°±30°

Umgebungsbedingungen
Schutzart (Gehäuse): IP40
Min Temperature: - 40 °C (- 40 °F)
Max Temperature: +100° C (+212° F)

Mechanische Daten
Gehäuse: Geschraubt
Material Gehäuse: Polycarbonate 20% Glass Fiber Filled
Beschichtung des Gehäuses: keine Beschichtung
Wellentyp: Nabe
Kit Shaft Dimension: 8 mm
Material Welle: Aluminum
Optionen für die Wellenbefestigung: Gewindestift für die Welle
Maximale axial / radial Fehlausrichtung: ± 0.25 mm / ± 0.05 mm
Disk Radial Position Tolerance: min. ± 0.127 mm, gap set by standard spacer tool
Gewicht: 0 (0.00 lb)
Rotorträgheit: ≤ 0.56 gcm² [≤ 3.06 x 10^-3 oz-in²]
Vibrationsfestigkeit: ≤ 20 g (5 Hz – 2000 Hz)
Tooling: One spacer, hex and centering tool per encoder

Elektrischer Anschluss
Approval: No CE

Anschlussplan (Signal – Pin)
Not Connected – 1
Power Supply – 2
GND – 3
Not Connected – 4
/A – 5
A – 6
/B – 7
B – 8
/Z – 9
Z – 10

Pulse Diagram
Index- und Phasendiagramme sind spezifiziert (Index: 90° ±30°; A/B Phasen: 180°±30°).

Downloads & Zeichnungen
Datenblatt, Anschlussplan, Maßzeichnungen, 3D-Zeichnungen und Montageanleitungen sind als Downloadoptionen auf der Produktseite verfügbar.

Lebenszyklus
Lebenszyklus: Neu

caractéristiques / spécifications techniques

• Modell: VCD-5LI0-HHHH-08DD-P
• Marke: POSITAL
• Schnittstelle: Incremental RS422
• PPR: 1000 oder 1024
• Versorgung: 4.5–5.5 VDC
• Leistungsaufnahme: ≤ 0.7 W
• Ausgangstreiber: RS422 (TTL), Max Schaltstrom 8 mA/Channel
• Schutzart: IP40
• Temperaturbereich: -40 °C bis +100 °C
• Wellen-Ausführung: Nabe, Kit Shaft 8 mm (Aluminium)
• MTTF: 6404 Jahre @20°C/40% r.H.
