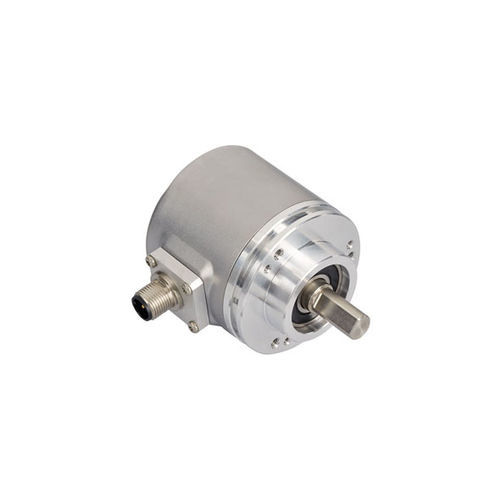

Absoluter Drehgeber IXARC

Magnetmechanischmit Vollwelle

Das Bild dient nur zu Präsentationszwecken. Bitte beachten Sie die detaillierte technische Zeichnung am Ende der Seite. Schnittstelle - Schnittstelle - SSI mit Taster und LEDs Diagnose - OptoAsic, Speicher, LED Manuelle Funktionen - Presetwert via Drucktaste und Kabel oder Steckverbinder Schnittstellen Zykluszeit - ≥ 25 µs Ausgänge - Ausgangstreiber - RS422 Elektrische Daten - Versorgungsspannung - 4.5 – 30 VDC Leistungsaufnahme - ≤ 1,5 W Einschaltzeit - 720 h Salznebeltest) + nasslackiert Wellentyp - Vollwelle, Länge = 10 mm Max. Wellenbelastung - axial 40 N, radial 110 N Minimale Mechanische Lebensdauer (10^8 Umdrehungen bei Fa / Fr) - 530 (20 N / 40 N), 185 (40 N / 60 N), 130 (40 N / 80 N), 80 (40 N / 110 N) Rotorträgheit - ≤ 30 gcm² [≤ 0.17 oz-in²] Reibmoment - ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) Max. Zulässige Mechanische Drehzahl - ≤ 3000 1/min Schockfestigkeit - ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) Dauerschock - ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29)
