Inkrementaler Drehgeber IXARCMagnetmechanisch12-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Technologie
- Magnet, mechanisch
- Auflösung absoluter Codierer
- 12-Bit, 10-Bit, 8-Bit
- Drehzahl absoluter Codierer
- 12-Bit, 10-Bit, 8-Bit
- Installierung
- mit Vollwelle, Flansch
- Ausgangssignal
- SSI
- Versorgungsspannung
- 24 VDC, 12 VDC, 15 V DC
- Material
- Edelstahl, Stahl
- Schutzniveau
- ultrarobust, IP67, IP66, IP68, IP69K
- Flanschgröße
58 mm
(2 in)- Achsdurchmesser
6 mm
(0,24 in)- Länge
56,7 mm
(2,232 in)- Prozesstemperatur
Max: 85 °C
(185 °F)Min: -40 °C
(-40 °F)
Beschreibung

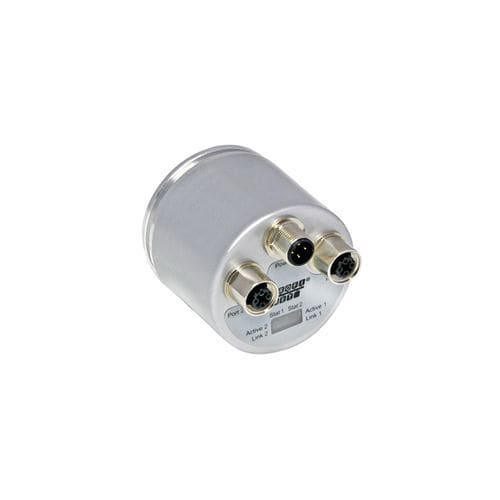

Das Bild dient nur zu Präsentationszwecken. Bitte beachten Sie die detaillierte technische Zeichnung am Ende der Seite.
Schnittstelle -
Schnittstelle - PROFINET
Profil - Profidrive Profil 4.x, Encoder Profil 4.x
Diagnose - Speicher
Ausstattung - Boot-Loader, Round Axis, Flashing LEDs
Übertragungsrate - 10 / 100 Mbit
Schnittstellen Zykluszeit - ≥ 1 ms
Programmierfunktionen - Auflösung, Zeitbasis und Filter für Geschwindigkeit, Preset, Zählrichtung, IP-Adresse
Ausgänge -
Ausgangstreiber - Ethernet
Elektrische Daten -
Versorgungsspannung - 10 – 30 VDC
Leistungsaufnahme - ≤ 2,5 W
Einschaltzeit - 720 h Salznebeltest) + nasslackiert
Material Flansch - Aluminium
Wellentyp - Vollwelle, Länge = 10 mm
Material Welle - Edelstahl V2A (1,4305; 303)
Max. Wellenbelastung - axial 40 N, radial 110 N
Minimale Mechanische Lebensdauer
(10^8 Umdrehungen bei Fa / Fr) - 400 (20 N / 40 N)
Rotorträgheit - ≤ 30 gcm² [≤ 0.17 oz-in²]
Reibmoment - ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
Max. Zulässige Mechanische Drehzahl - ≤ 3000 1/min
Schockfestigkeit - ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27)
