Magnetring für Drehgeber TPCD07

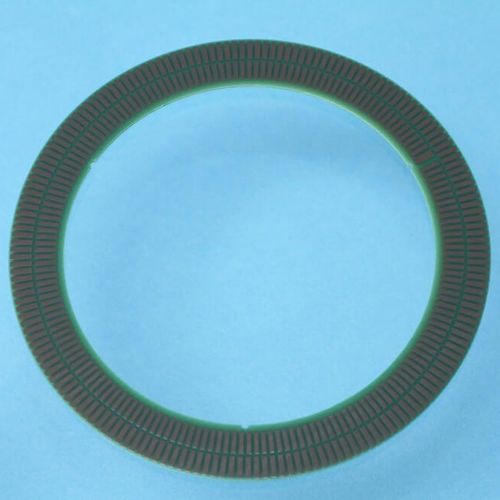

Doppelspuriger Encoderscheibe mit 180 Perioden für IT Encoder. Die Scheibe besteht aus einer Leiterplatte mit Kupfermustern auf der Vorderseite, die Rückseite ist völlig mit Kupfer beschichtet. Die rückseitige Kupferschicht dient als Abschirmung gegen metallische Strukturen hinter der Scheibe. Die Scheibe kann somit auf einer metallischen oder nichtmetallischen Oberfläche montiert werden. Zur Ausrichtung der Scheibe sind 3 halb-Löcher mit Durchmesser 1 mm vorgesehen. Periodenzahl 180 Aussendurchmesser 76.2 mm Innendurchmesser 56 mm Mess-Radius 32.53 mm Dicke 0.73 mm
